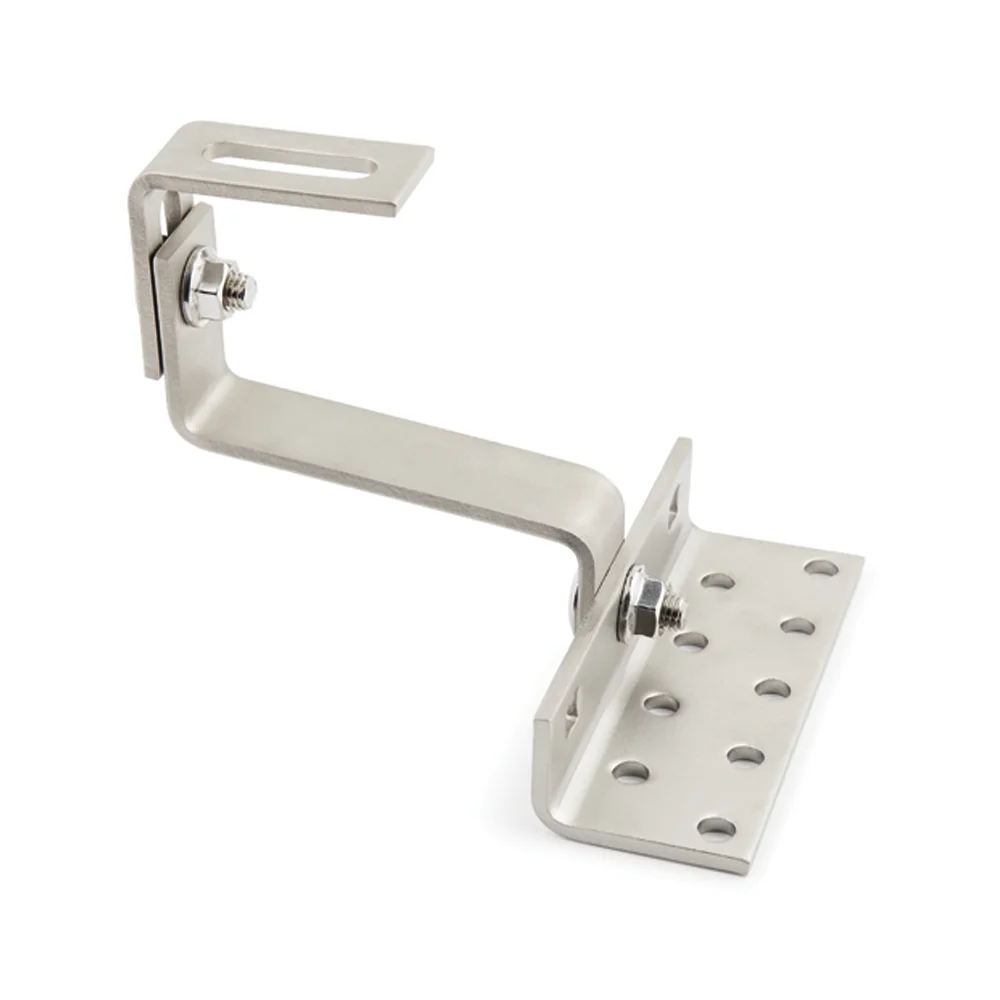

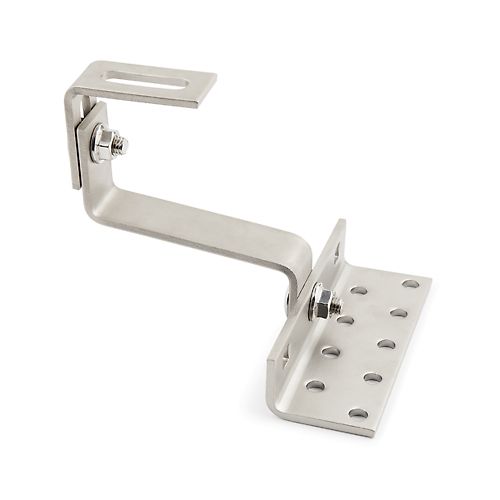

INDEX - Crochet de toit réglable pour tuiles universelles - Inox A2

Protection de panneau solaire, conçue pour l’installation de panneaux sur des toits avec des tuiles universelles. Fixé à la sous-structure, il évite de percer des trous dans les tuiles. Il est réglable et peut être ajusté en hauteur, tant au-dessus qu’au-dessous des tuiles. Il offre trois positions de montage. Comprend 2 écrous DIN-6923 et 2 vis DIN-603. Le crochet et les éléments de fixation sont en acier inoxydable A2.

Caractéristiques techniques :

• Produit préassemblé.
• Équerres fabriquées en AISI-304.
• Comprend 2 écrous DIN-6923 et 2 vis DIN-603 de M10 finition
  acier inoxydable A2-70.
• Pour extérieurs.
• Pour toitures de tuiles.
• Réglable en hauteur sous la tuile.
• Trois positions de montage optionnels en sens transversal.
• Comprend un rainurage pour faciliter le réglage.
• Comprend 9 trous de fixation.
• Apte pour le montage sur la partie basse des tuiles.
• Évite le perçage des tuiles.
• Conçu spécialement pour tuiles mixtes.

Applications :

Dans le système coplanaire assemblé d’aluminium, pour montage
de panneaux solaires, il s’utilise comme élément de fixation à une
sous-structure sous toiture de tuiles. Pour le montage du PSE-A
“profilé d´aluminium pour fixation assemblée ”, sur chaque crochet
tuile on utilise, comme complément de montage, une unité de
KFSFIM08 “connecteur transversal pour fixation inférieure. Acier
inoxydable A2"

Dans le système coplanaire assemblé latéral d’aluminium, pour
montage de panneaux solaires, il s’utilise comme élément de fixation
à une sous-structure sous toiture de tuiles. Pour le montage du PSEC “profilé solaire d’aluminium pour fixation assemblée latéral”, sur
chaque crochet de tuile on utilise, comme élément de montage, une
unité de KFSFIM08 “connecteur transversal pour fixation inférieure.
Acier inoxydable A2”, une unité de PMOL1012 “ Plaque en aluminium
en forme de L pour la fixation latérale”, une unité de D603I08016 “vis
DIN-603. Tête ronde et cou carré. Acier inoxydable A2” et une unité
de D6923IM08 “écrou hexagonal à embase crantée. DIN-6923. Acier
inoxydable A2”, tous les deux avec finition en acier inoxydable A2-70.

Dans le système coplanaire d’acier Atlantis, pour montage de
panneaux solaires, il s’utilise comme élément de fixation à une sousstructure sous toiture de tuiles. Pour le montage du GP-XS “rail
solaire perforé INDEXTRUT. Atlantis C4-M”, sur chaque crochet de
tuile on utilise les compléments de montage suivants : une unité de
D603I08016 “vis DIN-603. Tête ronde et cou carré. Acier inoxydable
A2” et une unité de D6923IM08 “écrou hexagonal à embase crantée.
DIN-6923. Acier inoxydable A2”, tous les deux avec finition en acier
inoxydable A2-70.

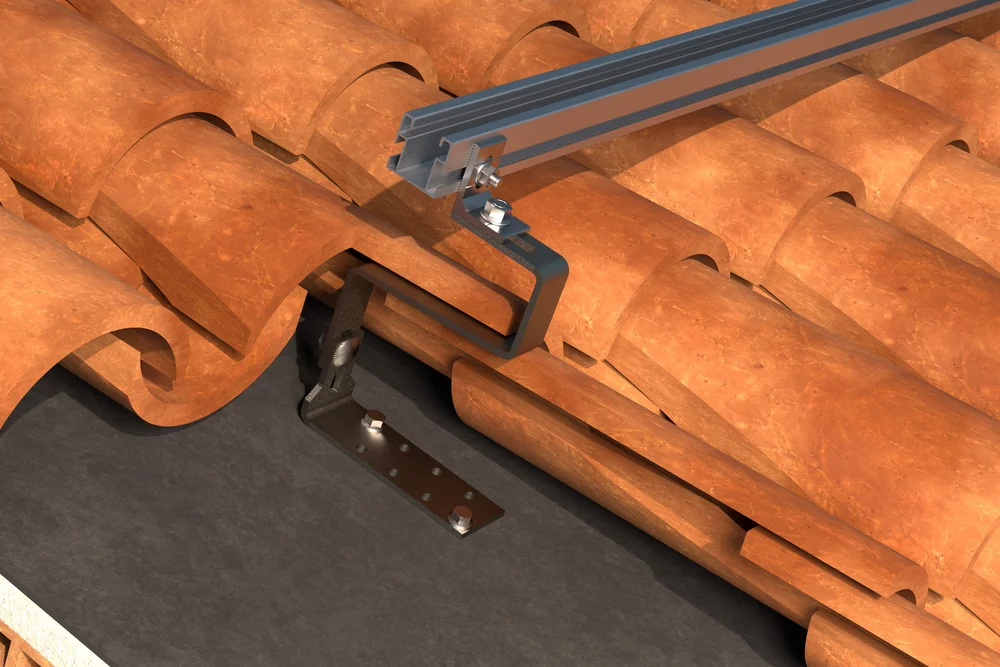

Exemples d'application :
