INDEX - Système de fixation pour façades ventilées - Fileté - Inox A2

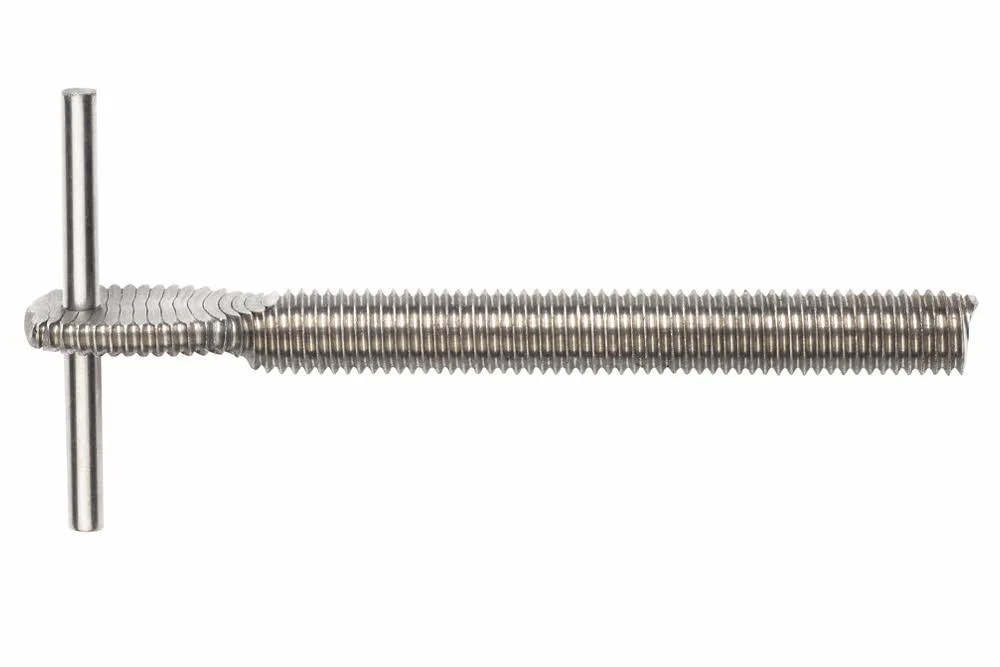

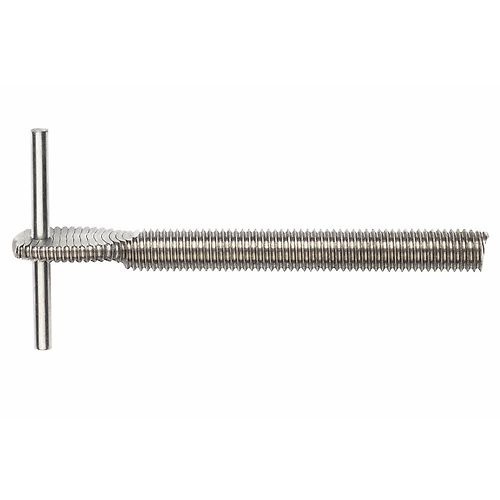

Cheville pour façades ventilées avec tige filetée. Permet de fixer des pierres ou des revêtements au moyen d’ancrages chimiques sur des façades en matériaux pleins et creux.

Caractéristiques techniques :

• Versions en tige corruguée (AVC) et filetée (AVR), en acier inoxydable A2 (AISI 304)
• Ce système de fixation permet de fixer l’extrémité de la tige dans la paroi au moyen d’un scellement chimique.
  Pour des matériaux creux, il est recommandé d’utiliser un tamis. Ensuite, fixer la Pierre par la partie aplatie du
  fer à béton et le boulon.
• À utiliser avec scellements chimiques suivants: MO-P, avec l’homologation européenne ETA 13/0752 (emploi dans béton). MO-PS, avec l’homologations européenne ETA 13/0571 (emploi dans béton) y ETA 12/0306 (emploi dans
  la maçonnerie).

Installation / procédure :

• Faire un avant-trou sur la plaque inférieure à Ø 5 x 30, approximativement au centre de l’épaisseur de la plaque.
• Percer le matériau de base au diamètre et profondeur spécifiés dans le tableau.
   Nettoyer le trou en enlevant les restes de poussière et de fragments.
• Pour matériaux creux placer le tamis.
• Appliquer le scellement dans le trou en le remplissant jusqu’à la moitié pour matériaux pleins ou n remplissant
  totalement le tamis pour les matériaux creux.
• Placer les plaques sur les supports inférieurs en la fixant provisoirement par la partie supérieure jusqu'à placer
  la fixation du haut.
• Insérer la tige filetée ou corruguée de façon à ce que la face inférieure de celle-ci repose sur la face supérieure de
  la plaque.
• Placer le boulon Ø 5 à travers le trou de la tige tut en fixant le placage de pierre.
• Procéder de la sorte successivement jusqu’à finir le placage.

Gamme :
