SIMPSON - Gabarit défonçage étrier ETSN TPSN 410x220mm

Name: Gabarit défonçage étrier ETSN TPSN 410x220mm
Brand: SIMPSON
SKU: 9pqexri3
Price: 130.26 EUR
Availability: OutOfStock

Référence produit : TPSN

Ajouter aux favoris

130.26€

127.65€

Sélectionnez votre tarif :

Par 1	130.26€
Par 1	127.65€

Quantité

Rupture de stock. Délai: nous consulter

Points forts

Excellent sur Trustpilot

4.7/5 basé sur plus de 800 avis

Entreprise 100% française

Membre du réseau France Materiaux

Livraison 24H

Sur les produits en stock

Service client qualifié

Basé à Bordeaux

Visiter la boutique SIMPSON

Description Description

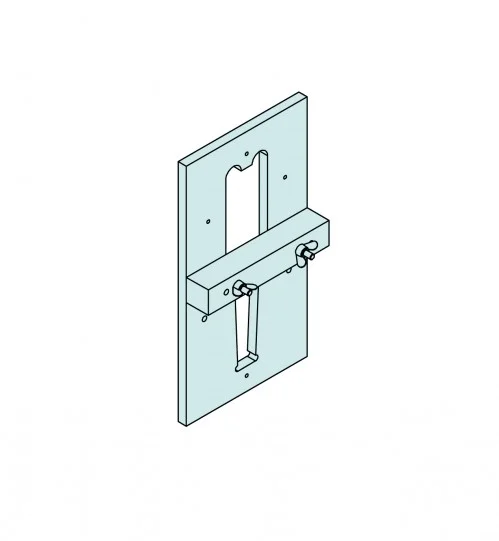

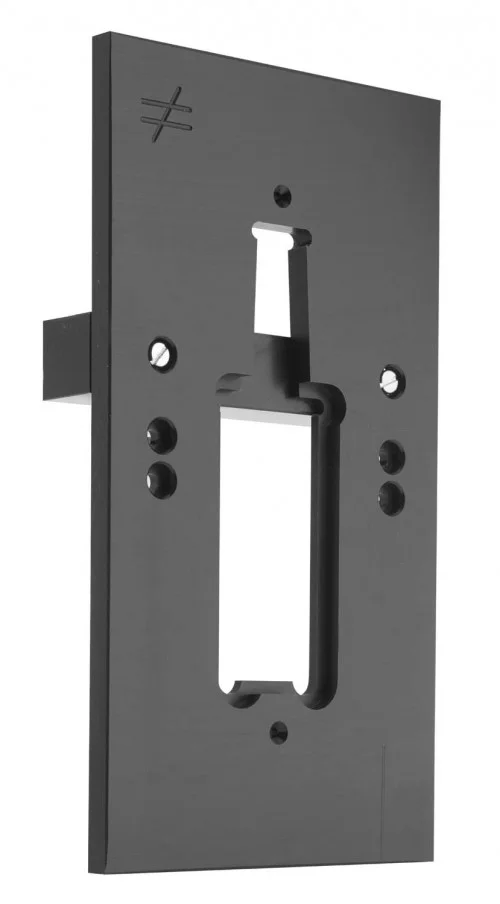

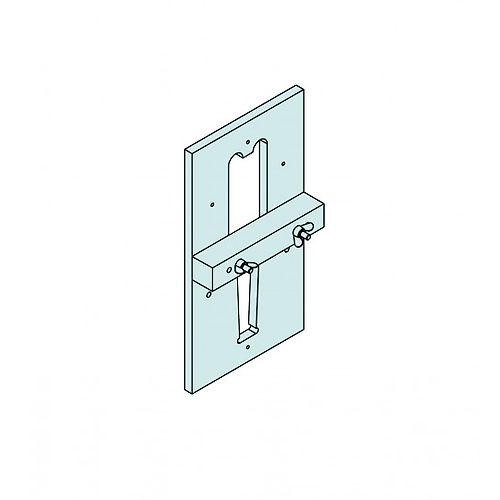

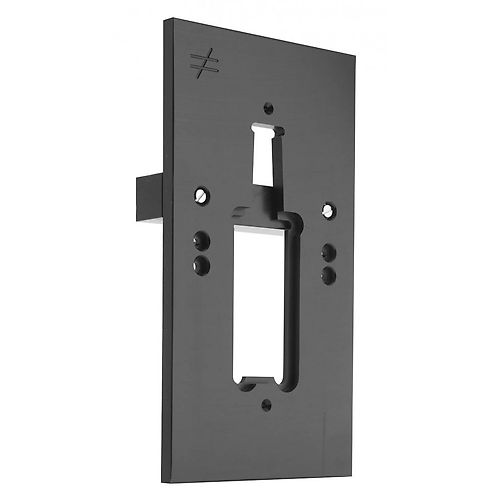

Le gabarit TPSN est conçu pour le défonçage nécessaire à la pose de l'étrier à queue d'aronde ETSN, et pour maintenir les pièces pendant le vissage.
Avantages : Le TPSN180 est utilisable pour les étriers ETSN100, ETSN130 et ETSN180,
Dimensions du lamage :

ETSN
Largeur de lamage
Hauteur de lamage
profondeur de lamage

100
60
100
12

130
65
130
12

180
75
180
12

Ø Fraise [mm]

ETSN
Face de gabarit
10
12
14
16

Ø bague de copiage
ETSN100
Face 2
24/25/26
27
28/29/30
30

Face 1
28/29/30
-
-
-

ETSN130
Face 2
20
22
24/25
25/26/27

Face 1
24
25/26/27
27/28/29
30

ETSN180
Face 1
14
15/16/17
17/18/19
20

La face de gabarit est indiqué dans la notice d'utilisation.
Matières : Polyuréthane haute densité, coloris noir
Support : Porteur : bois massif, bois composite, bois lamelé collé,
Porté : Etrier à queue d'arinde ERSN.
Installation des étriers ETSN sur poutre horizontale ou sur poteau.

Caractéristiques techniques Caractéristiques techniques

Référence TPSN
Code EAN 3523140959825
Type de produit Etrier de charpente
Marque Simpson
Epaisseur 15 mm
Dimension A (mm) 410
Dimension B (mm) 220
Hauteur (mm) 220
Largeur (mm) 410
Profondeur (mm) 0
Poids 0.18
Référence interne 9pqexri3

Documents techniques

Fiche technique du produit
