SIMPSON - Ancrage montants ossature MAH 484x53mm - ep 2mm
Référence produit : MAH485/2
Référence produit : MAH485/2
Ajouter aux favoris
11.02€
10.81€
13 disponibles en livraison 24h
100 en stock fournisseur livrés sous
9 à
10 jours
Commandez dans les 16 h et 25 min
pour être livré entre le vendredi 3 octobre et le lundi 6 octobre
Points forts
-
Marquage CE
-
Classe service 2
-
ETA
-
Intérieur
-
Acier galvanisé Z275
Entreprise 100% française
Membre du réseau France Materiaux
Livraison 24H
Sur les produits en stock
Service client qualifié
Basé à Bordeaux
Description
Description

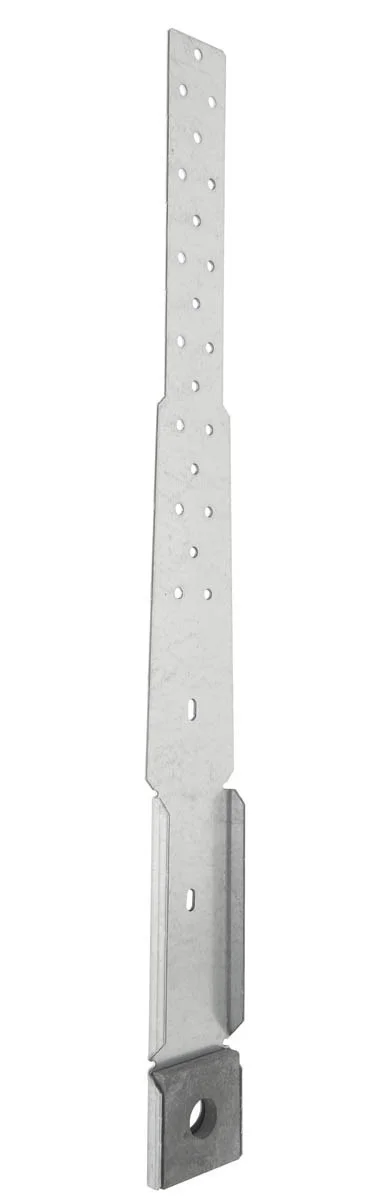

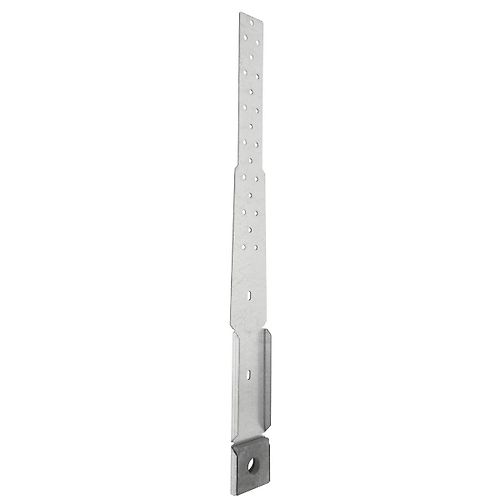

L‘ancrage pour montant d'ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.
Avantages : Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords,
Quelle que soit la configuration, l'utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.
Installation avec feuillard :
Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante: le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
Consultez les plans de clouage ainsi que les caractéristiques techniques dans l'ETE-07/0285.
PRÉCONISATION D’EMPLOI :

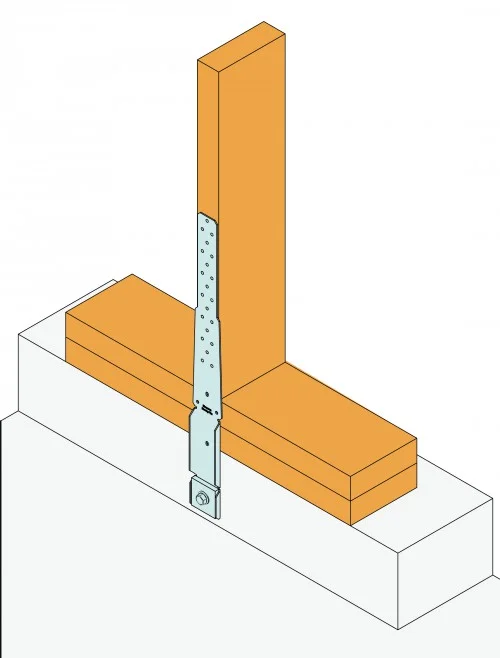

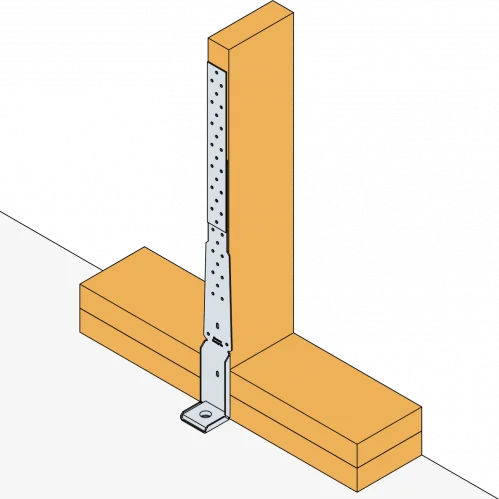

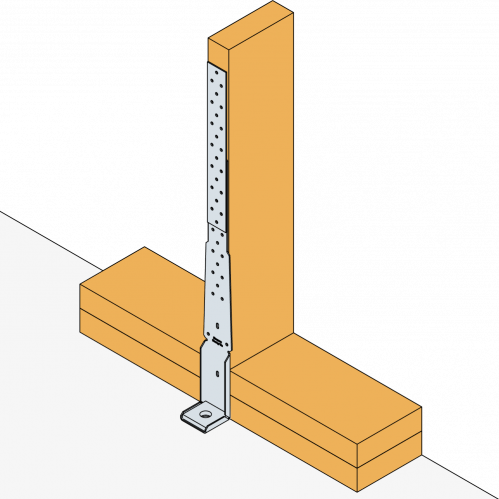

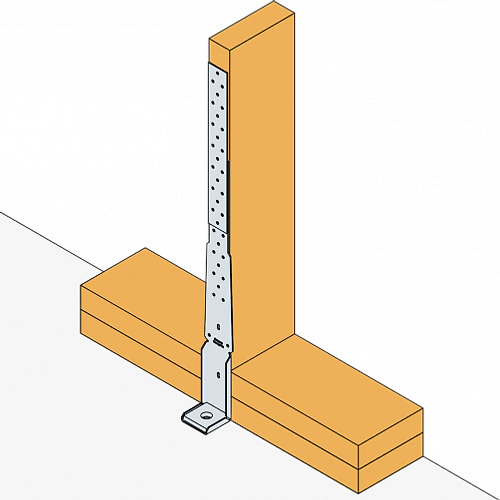

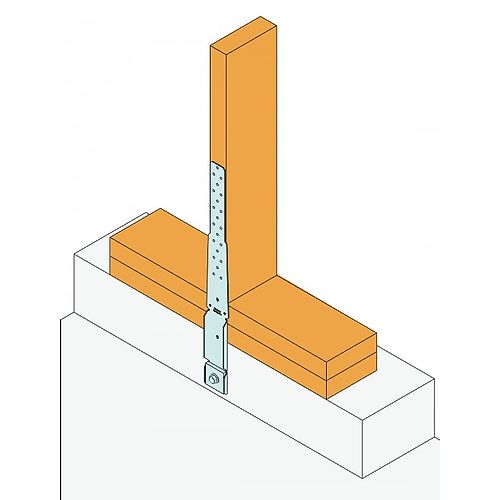

L’utlisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
Matières : MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8 mm).
Support : Porteur : bois, béton,
Porté : bois.
Montants ossature bois.
Avantages : Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords,
Quelle que soit la configuration, l'utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.
Installation avec feuillard :
Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante: le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
Consultez les plans de clouage ainsi que les caractéristiques techniques dans l'ETE-07/0285.
PRÉCONISATION D’EMPLOI :
L’utlisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
Matières : MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8 mm).
Support : Porteur : bois, béton,
Porté : bois.
Montants ossature bois.
Caractéristiques techniques
Caractéristiques techniques
- Référence MAH485/2
- Code EAN 3523140001548
- Type de produit Fixation pour connecteur
- Marque Simpson
- Epaisseur 2 mm

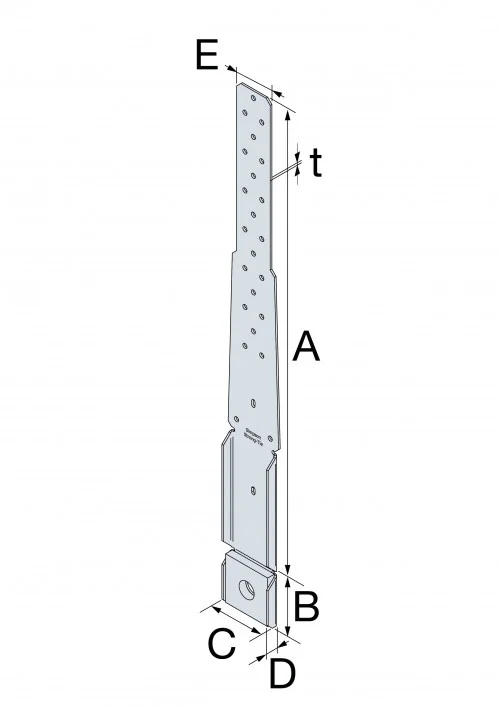

- Dimension A (mm) 484
- Dimension B (mm) 53
- Dimension C (mm) 55
- Dimension D (mm) 12
- Dimension E (mm) 40
- Dimension t (mm) 2
- Hauteur (mm) 537
- Largeur (mm) 55
- Profondeur (mm) 12
- Poids 0.45
- Matière Acier Zn
- Conditionnement 1 pièce
- Référence interne vnq69icp
