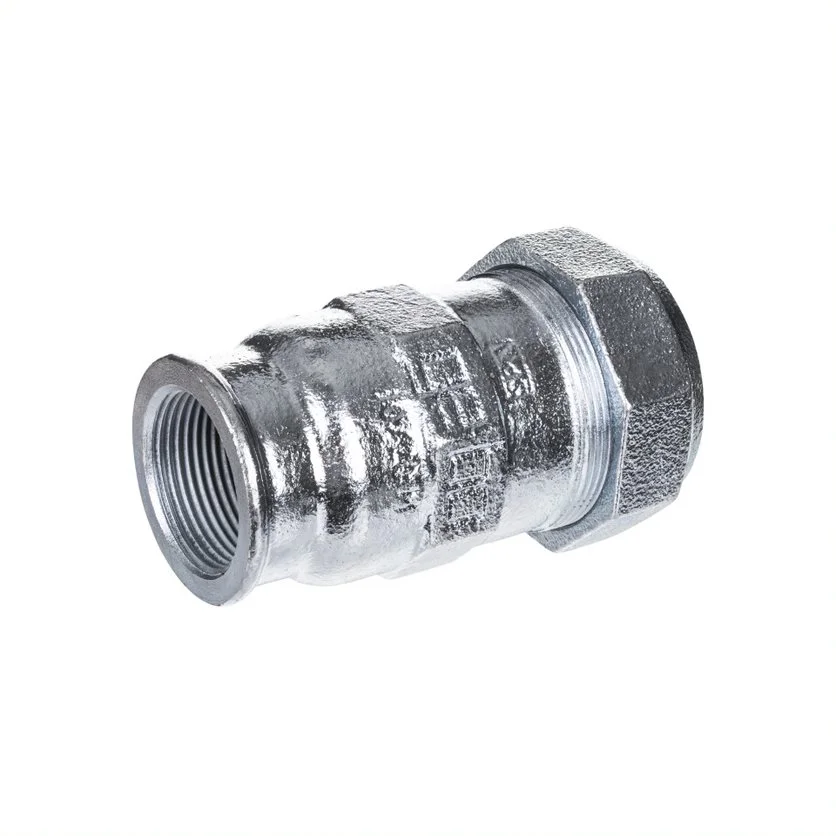

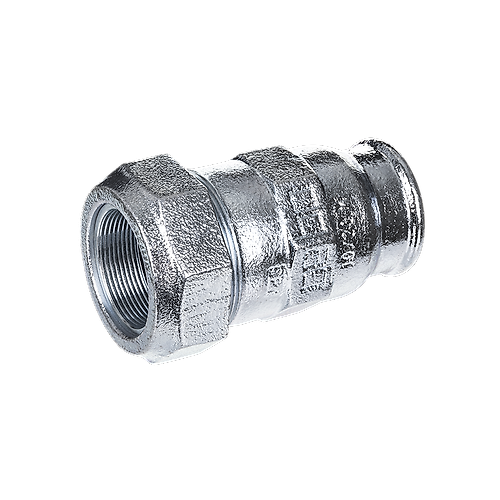

Raccord à compression en fonte malléable pour tube acier du fabricant GEBO - Gebo Original pour tube en acier Séries 150 type I avec taraudage femelle

Ce raccord en fonte malléable est particulièrement adapté pour la réparation de tubes existants et pour les nouvelles installations de tubes pour les matières transportées : eau, air comprimé, mazout (DIN 51603-1).

Différents modèles disponibles :

• 12x17 | Pour tubes acier ø3/8" | DN : 10 | Réf : 01.150.01.00
• 15x21 | Pour tubes acier ø1/2" | DN : 15 | Réf : 01.150.01.01
• 20x27 | Pour tubes acier ø3/4" | DN : 20 | Réf : 01.150.01.02
• 26x34 | Pour tubes acier ø1" | DN : 25 | Réf : 01.150.01.03
• 33x42 | Pour tubes acier ø1 1/4" | DN : 32 | Réf : 01.150.01.04
• 40x49 | Pour tubes acier ø1 1/2" | DN : 40 | Réf : 01.150.01.05
• 50x60 | Pour tubes acier ø2" | DN : 50 | Réf : 01.150.01.06

Caractéristiques techniques :

Domaines d'utilisations :

• Pour tube en acier : DIN EN 10255 et DIN 10220 Série 1
• Installation d’eau potable
• Lignes de raccordement pour réseau en eau potable
• Sprinclage
• Conduites d’air comprimé
• Conduites de remplissage citerne mazout (selon réglementation)

Matières transportées :

• Eau
• Air comprimé
• Conduites de remplissage citerne mazout jusqu’à 2” (selon réglementation)

Températures :

• Eau potable : jusqu’à 25°C
• Eau de chauffage : jusqu’à 80°C
• Mazout : 40°C
• Air comprimé : max. 70°C

Pression de service :

• Eau max. 25°C : max 10 bar (jusqu’à 3/4″), et max. 16 bar (à partir de 1″)
• Eau de chauffage max. 80°C : max. 6 bar
• Air comprimé max. 12,5 bar, mazout max. 6 bar
• sprinclage (VdS) max. 12,5 bar

Certificats :

• Eau : DVGW W534
• DVGW Reg. No. : DW-8511AU2216
• Sprinclage : (à partir du DN25) - VdS
• Mazout : autorisation de contrôle DIBT,
• Homologation no. : Z-38.4-212
• Certification ACS
