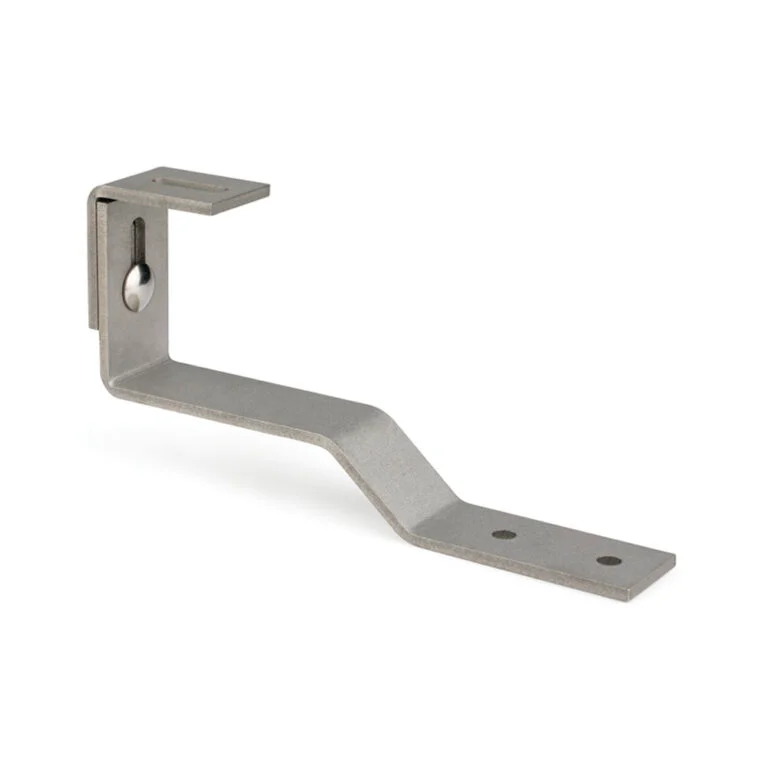

INDEX - Crochet de toit pour tuiles plates - Inox A2

Crochet de toit réglable, conçu pour l’installation de panneaux solaires sur les toits en tuiles plates. Il est fixé à la sous-structure et évite de percer des trous dans les tuiles. Il est fabriqué en acier inoxydable A2.

Caractéristiques techniques :

• Design spécial pour tuiles plates.
• Produit préassemblé..
• Équerres fabriquée AISI-304.
• Pour extérieurs.
• Pour toitures de tuiles plates.
• Comprend un rainure pour faciliter le réglage.
• Comprend 2 trous de fixation
• Apte pour le montage sur la partie haute des tuiles.
• Évite le perçage des tuiles.

Applications :

Dans le système coplanaire assemblé d’aluminium,
pour montage de panneaux solaires, il s’utilise comme
élément de fixation à une sous-structure sous toiture
de tuiles. Pour le montage du PSE-A “profilé solaire
d’aluminium pour fixation assemblée”, sur chaque
crochet de tuile on utilise, comme élément de
montage, une unité de KFSFIM08 “connecteur
transversal pour fixation inférieure. Acier inoxydable
A2”.

Dans le système coplanaire d’acier Atlantis, pour
montage de panneaux solaires, il s’utilise comme
élément de fixation à une sous-structure sous toiture
de tuiles. Pour le montage du GP-XS “rail solaire
perforé INDEXTRUT. Atlantis C4-M”, sur chaque crochet
de tuile on utilise les compléments de montage
suivants : une unité de D603I08016 “vis DIN-603. Tête
ronde et cou carré. Acier inoxydable A2” et une unité
de D6923IM08 “écrou hexagonal à embase crantée.
DIN-6923. Acier inoxydable A2”, tous les deux avec
finition en acier inoxydable A2-70.

Dans le système coplanaire assemblé d’aluminium,
pour montage de panneaux solaires, il s’utilise comme
élément de fixation à une sous-structure sous toiture
de tuiles. Pour le montage du PSE-C “profilé solaire
d’aluminium pour fixation assemblée”, sur chaque
crochet de tuile on utilise, comme élément de
montage, une unité de KFSFIM08 “connecteur
transversal pour fixation inférieure. Acier inoxydable
A2”.

Exemples d'application :
