INDEX - Clip pour la fixation des connexions entre les câbles. 17-22

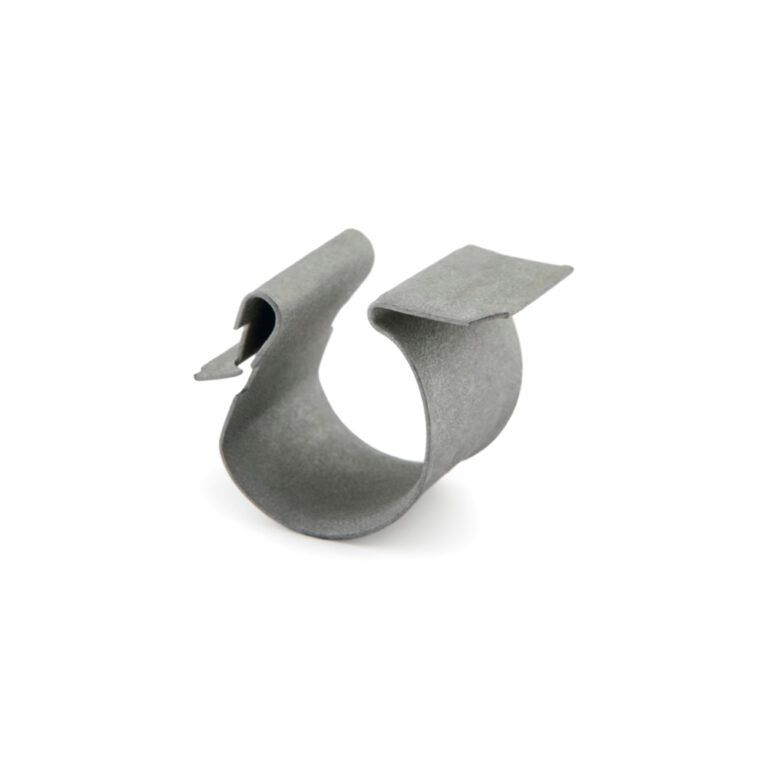

Clip pour la fixation d’un connecteur de panneau solaire sur le cadre du module. Installation rapide et intuitive par clipsage. Peut être placé sur le dessus ou le dessous du module. Après l’installation, il peut être ouvert pour la maintenance. Il est fabriqué en acier et est revêtu d’Atlantis C4 M.

Caractéristiques techniques :

• Clip permettant de fixer le connecteur au-dessus ou en-dessous du cadre.
• Montage rapide par clipsage sur le cadre du module photovoltaïque.
• Matériau acier au carbone.
• Revêtement Atlantis C4 M.
• Pour une utilisation en extérieur.
• Pour des supports de 1 à 3 mm d’épaisseur. Peut être fixé sur les bords du module ou
  sur la structure.
• Fixation au profilé du module par le rainurage du cadre à l’aide de deux griffes de
  retenue.
• Montage rapide et intuitif facilitant l’assemblage et l’entretien sans nécessité d’outils
  spécifiques pour l’installation.
• Clip à usage unique, permettant le démontage à l’aide d’outils spécifiques.
• Peut se rouvrir pour enlever ou insérer des câbles.
• Permet de fixer des câbles de ø17mm à ø22mm
• Bords enroulés pour éviter des dommages au module en tirant sur les câbles.

Applications :

S’utilise comme élément de fixation du connecteur pour modules
photovoltaïques. Il se fixe aux modules par la rainure de la surface du cadre
à l’aide des deux griffes qui se trouvent sur la zone de clipsage.
Permet de fixer un connecteur de ø17mm à ø22mm et peut être rouvert
pour en permettre la maintenance.

Exemple d'application :
