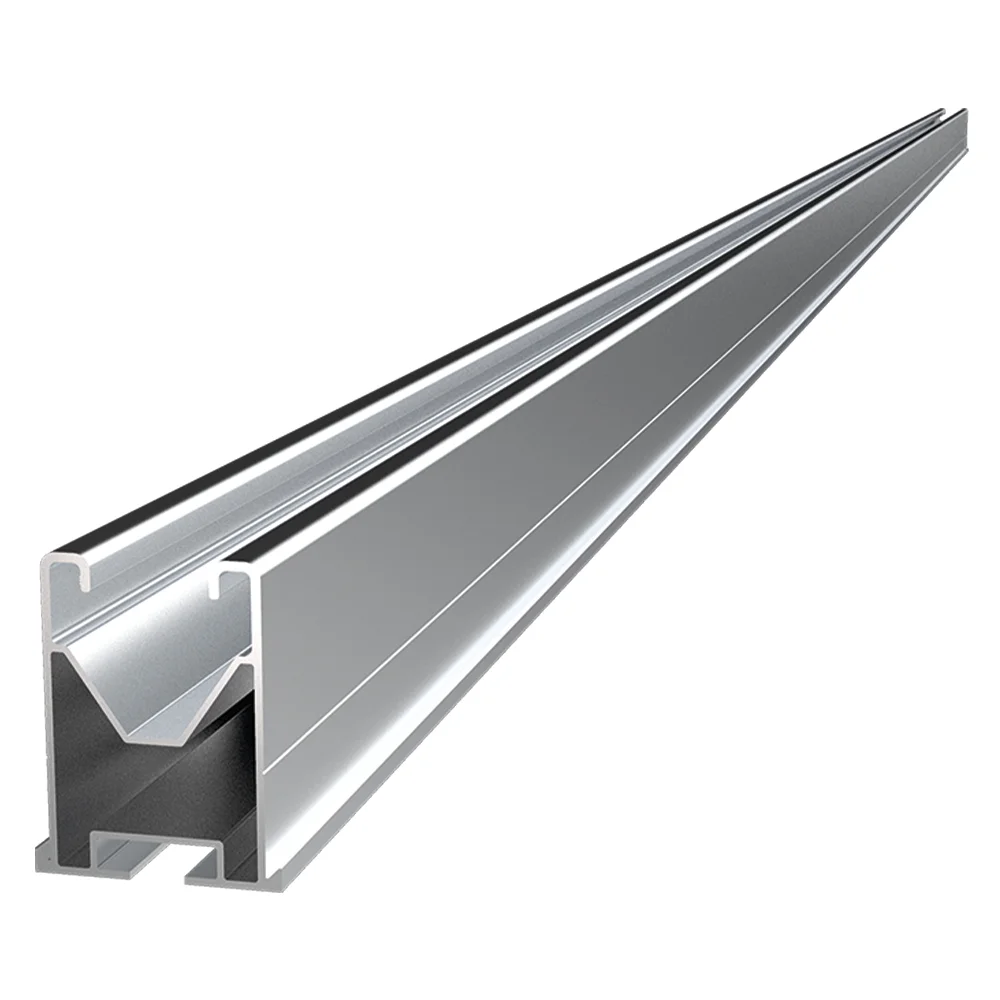

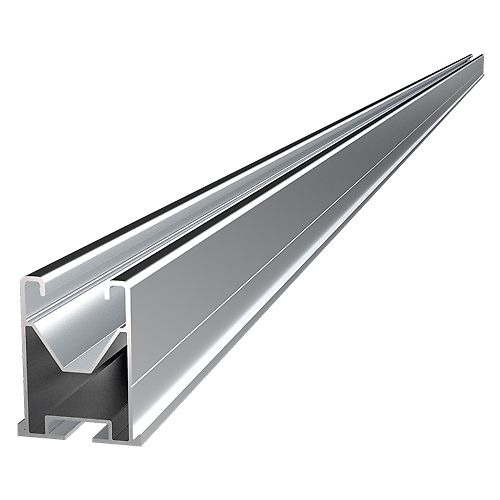

Profilé pour le montage de panneaux solaires sur des toits inclinés en tôle ou en panneaux sandwich. Il est installé de manière discontinue dans les vallées entre les nervures. Il peut être utilisé pour le montage de structures coplanaires. Ses ailes sont percées de trous pour faciliter l’installation et intègrent des bandes d’EPDM pour garantir l’étanchéité. Il est fabriqué en aluminium.

Caractéristiques techniques :

• Profilé pour pose de panneaux solaires sur toitures.
• Profilé extrudé en alliage d’aluminium 6063 T6.
• Pour extérieurs.
• Conçu pour systèmes de montage coplanaire et triangulaire.
• Fixation assemblée, démontable et réutilisable.
• Options de fixation du profilé côté faces latérales ou sur la face
  inférieure.
• Hauteur du profilé de 60mm et haute résistance à la flexion.
• Épaisseur générale de 1,8mm.
• Rainures latérales pour faciliter le perçage sur la zone d’union des
  profilés.
• Canal central compatible avec accessoires INDEXTRUT.

Applications :

S’utilise pour des systèmes coplanaires d’aluminium de fixation directe,
comme élément structurel sur lequel appuyer et fixer les panneaux
solaires, aussi bien en format de profilé continu que discontinu.

Pour la fixation des panneaux directement sur le guide, on doit utiliser
comme compléments de montage une des options suivantes :

• Le kit KFRSC3050 / KFRSCN3050, “Pince de fixation rapide”.
• L’ensemble de ces références :

1.  1 unité de PGSA26 / PGSN26, “Pince à profil”.
2. 1 unité de TURXA208, “écrou rapide INDEXTRUT ”.
3. 1 unité de 6921I08070, vis DIN-6921 M8x70 écrou complet.

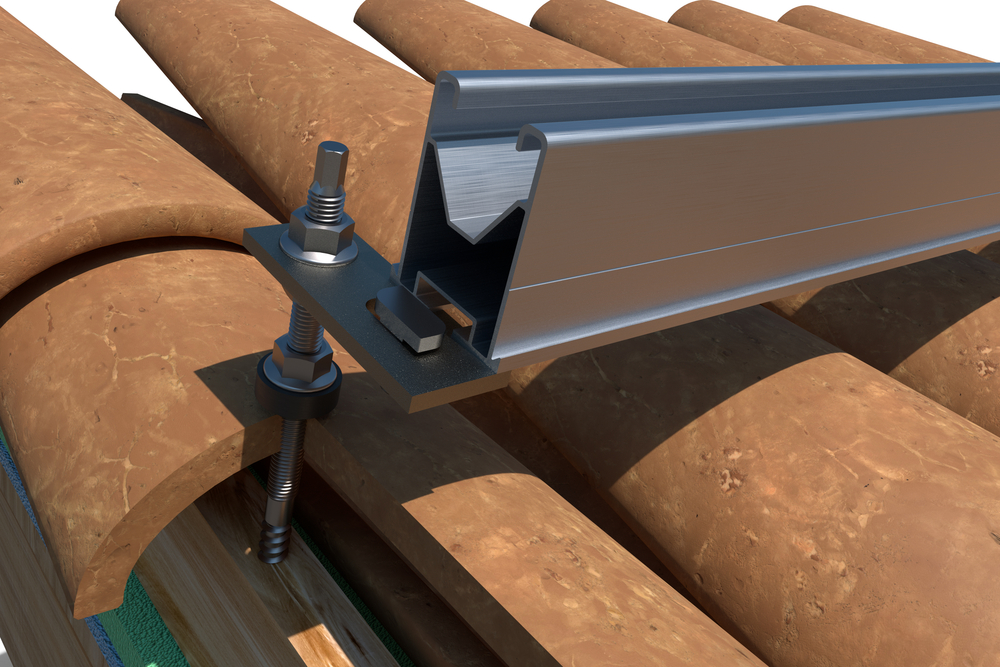

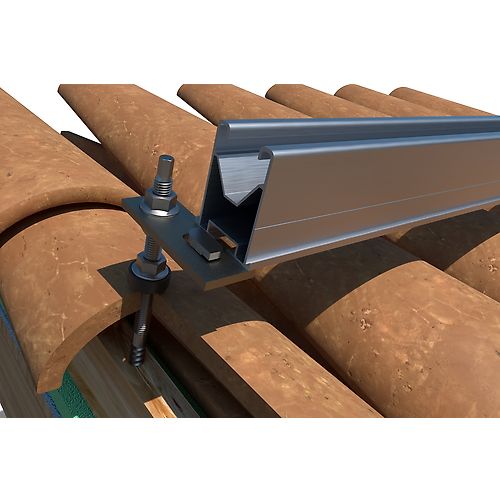

ExempleS d'application :
