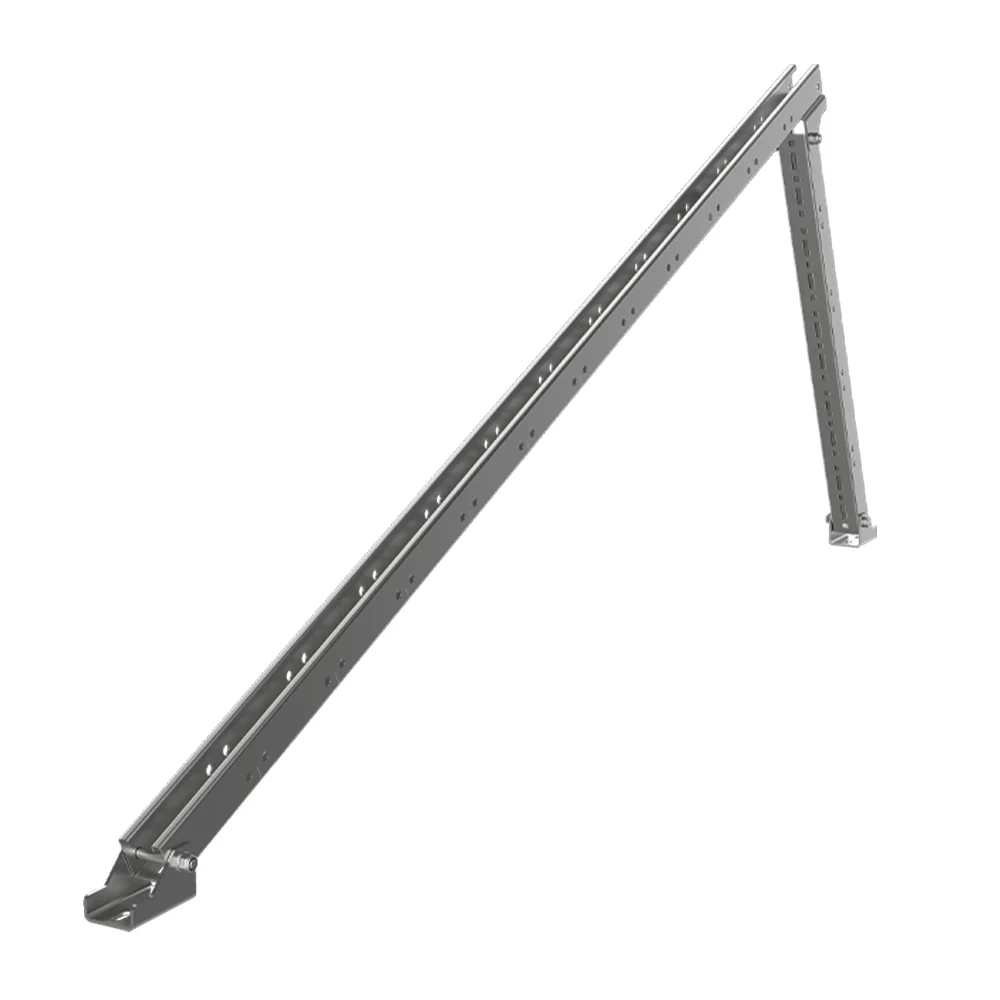

Triangle réglable INDEXTRUT pour le montage de panneaux solaires sur les toits. Il peut être utilisé avec les guides perforés GP-XS pour l’installation de panneaux en format continu. Il est livré prémonté et se compose de deux guides perforés INDEXTRUT et de trois nœuds articulés INDEXTRUT. Il comprend les vis D603I08016 et les écrous D6923IM08 pour la fixation. Les panneaux peuvent être installés à un angle de 25º et 35º. Les profils sont en aluminium et les écrous et vis sont en acier inoxydable A2.

Caractéristiques techniques :

• Structure inclinée pour pose de panneaux solaires sur toitures.
• Produit préassemblé.
• Comprend 2 unités de GP-XS “guide perforé INDEXTRUT solar”, de
  deux longueurs différentes, façonnés en acier avec revêtement
  Atlantis® C4-M.
• Comprend 3 unités de NUGX4115 “nœud articulé pour INDEXTRUT
  solar”, façonnés en acier avec revêtement Atlantis® C4-M, et visserie
  en acier inoxydable A2-70.
• Comprend 2 unités de vis D603I08016 et 2 unités d’écrou D6923IM08,
  tous en acier inoxydable A2-70.
• Pour extérieurs.
• Conçu pour systèmes de montage triangulaire d’acier, avec format de
  guide GP-XS continu.
• Inclinaison réglable pendant le montage entre 25° et 35°.
• Résistance optimisée pour position d’inclinaison 25°.
• Possibilité de monter des panneaux solaires d’une hauteur allant jusqu’à
  2m en position verticale.
• Canaux dentés sur la partie intérieure, pour faciliter le pré montage et
  le réglage des éléments à fixer.
• Dimensions de guide selon standard INDEXTRUT 41x41X1,5.
• Canal central compatible avec accessoires INDEXTRUT.
• Consulter la possibilité de commander des triangles sur mesure.

Applications :

S’utilise pour des systèmes de montage triangulaires d’acier, comme
élément structurel incliné sur lequel on monte les rails GP-XS en format
continu. Les panneaux solaires, finalement, s’appuient et se fixent sur ces
profilés.

Pour la fixation des guides GP-XS sur les triangles, on utilise, comme
compléments de montage, sur chaque zone d’union :

• 1 unité de TURXA208, “écrou de fixation rapide INDEXTRUT”.
• 1 unité de 6921I08020, vis DIN-6921 M8x20 filetage complet en
  inoxydable A2-70.

Au cas où il serait nécessaire d’effectuer un entretoisement entre les
triangles, celui-ci se ferait aussi au moyen de guides GP-XS en reliant les
triangles contigus. Le guide servant d’entretoise se relie aux guides
inférieurs des deux triangles contigus, en utilisant pour chaque zone
d’union les mêmes compléments de montage que dans le cas antérieur.

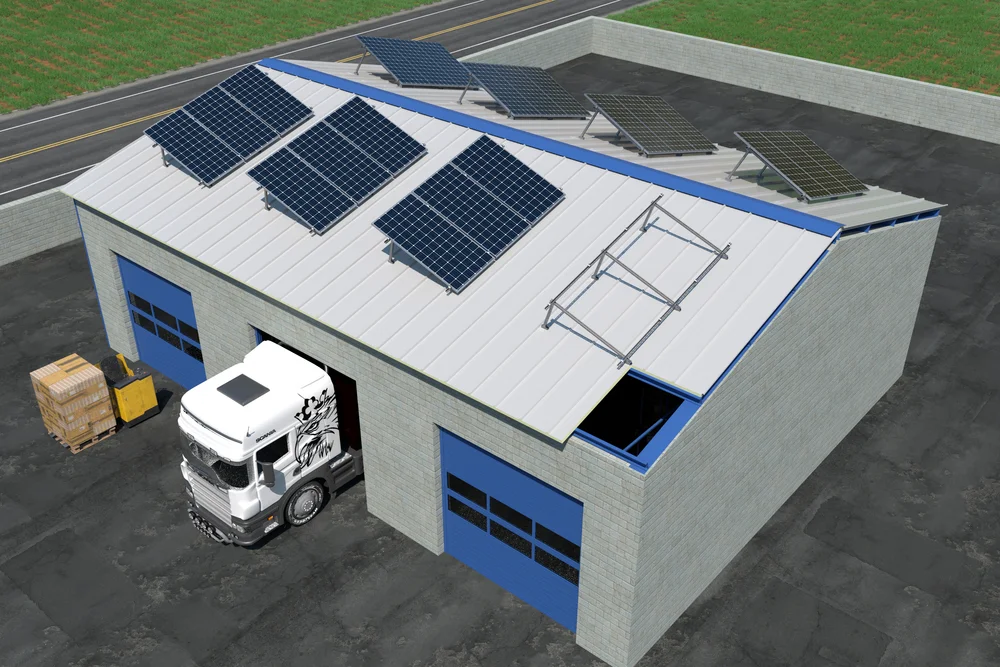

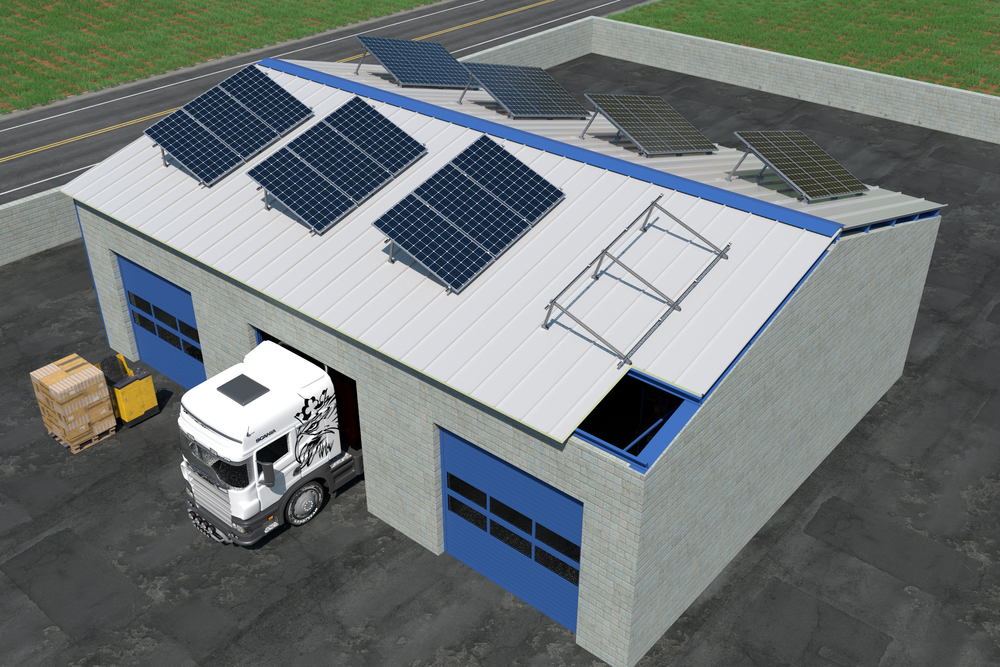

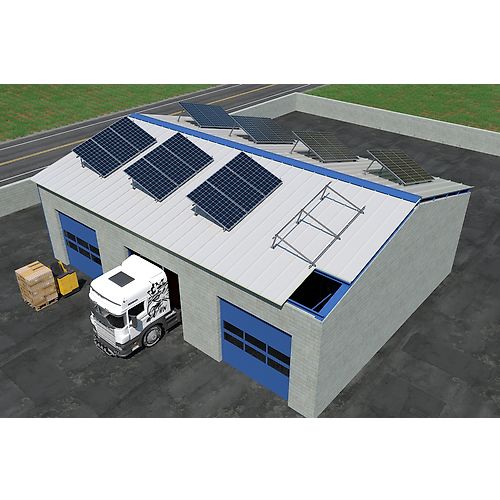

Exemples d'application :
