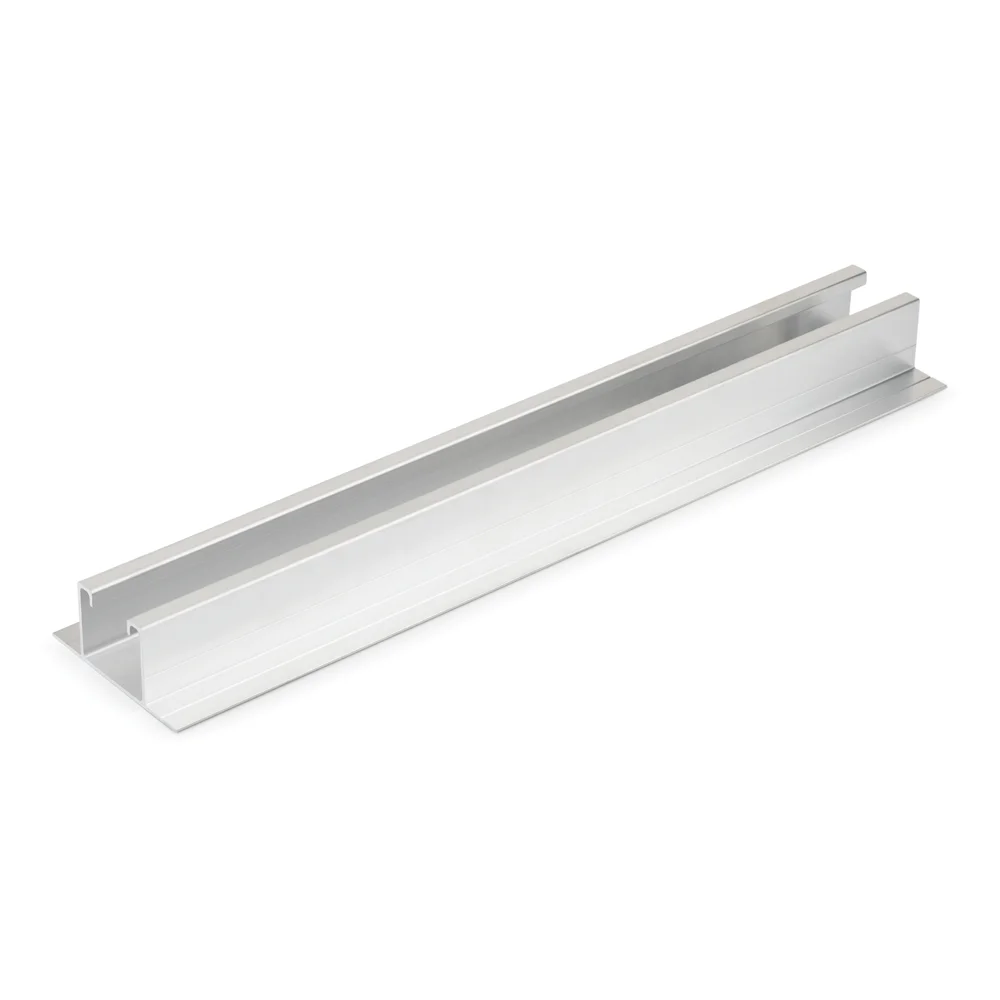

Profil pour le montage de panneaux solaires sur des toits inclinés en tôle ou en panneau sandwich. Il se fixe directement sur les nervures. Il permet l’installation de structures coplanaires en format continu ou discontinu. Ses ailes latérales sont dotées d’une rainure de guidage pour faciliter le perçage. Il est fabriqué en aluminium.

Caractéristiques techniques :

• Profilé pour pose de panneaux solaires sur toitures inclinées.
• Profilé extrudé en alliage d’aluminium 6063 T6.
• Pour extérieurs.
• Conçu pour des systèmes de montage coplanaire.
• Options de montage du profilé en continu ou discontinu.
• Fixation directe sur pannes de toitures en tôle et panneau sandwich.
• Ailettes latérales avec rainure guide pour faciliter le perçage.
• Amplitude de la base de 80mm pour une fixation résistante.
• Hauteur du profilé de 35mm et haute résistance à la flexion.
• Épaisseur générale de 1,8mm.
• Rainures latérales pour le correct positionnement des vis d’union
  longitudinale.
• Canal central compatible avec accessoires INDEXTRUT.

Applications :

S’utilise pour des systèmes coplanaires d’aluminium de fixation directe,
comme élément structurel sur lequel appuyer et fixer les panneaux solaires,
aussi bien en format de profilé continu que discontinu. Pour la fixation de panneaux sur le guide même, on doit utiliser comme compléments de montage une des options suivantes :

• Le kit KFRSC3050 / KFRSCN3050, “Pince de fixation rapide ”.
• L’ensemble de ces références :

1. 1 unité de PGSA26 / PGSN26, “Pince à profil ”.
2. 1 unité de TURXA208, “Ecrou rapide INDEXTRUT. Acier inoxydable A2”.
3. 1 unité de 6921I08070, vis DIN-6921 M8x70 écrou complet.

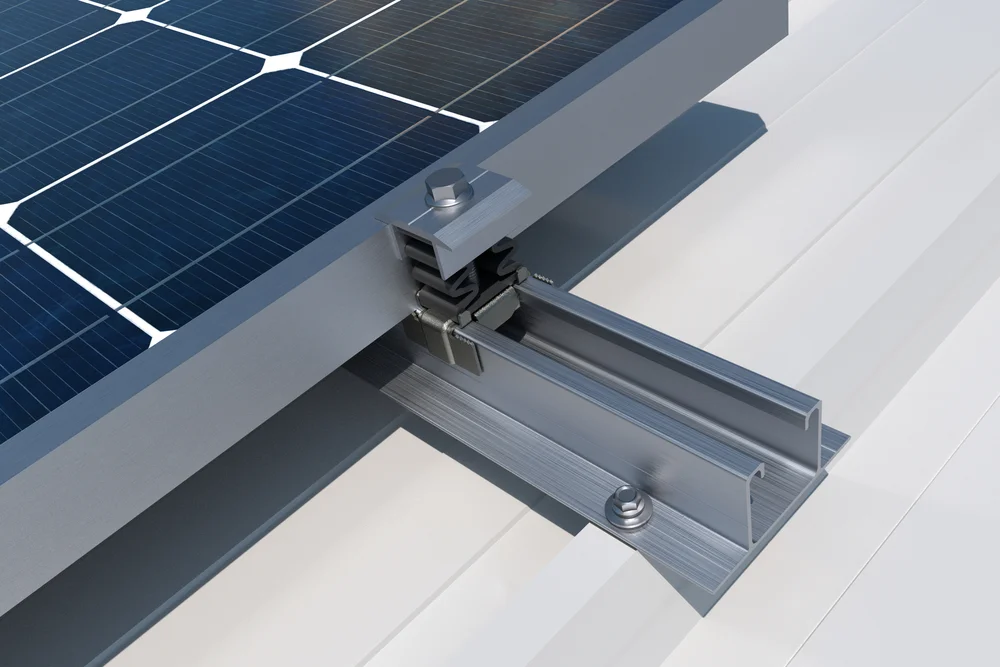

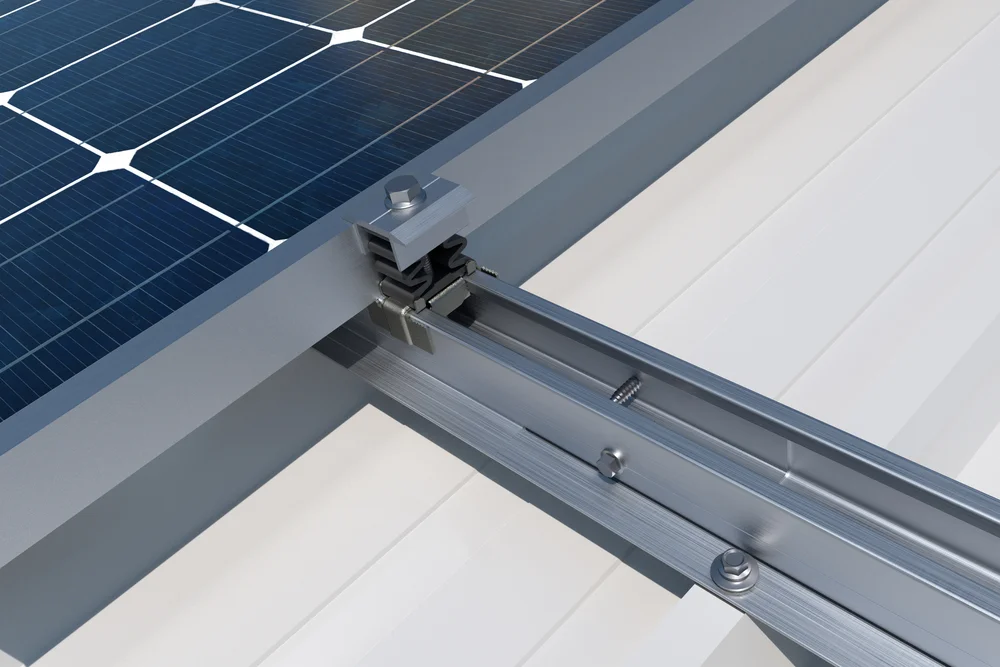

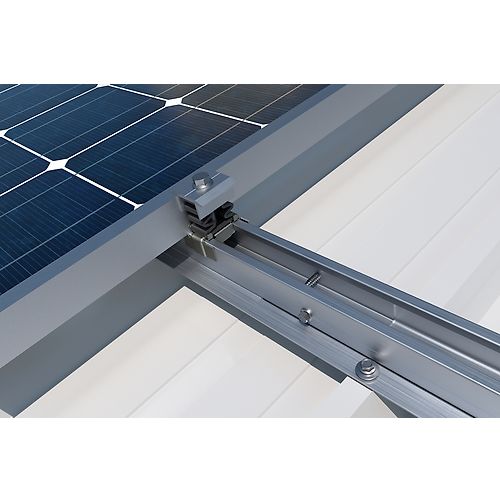

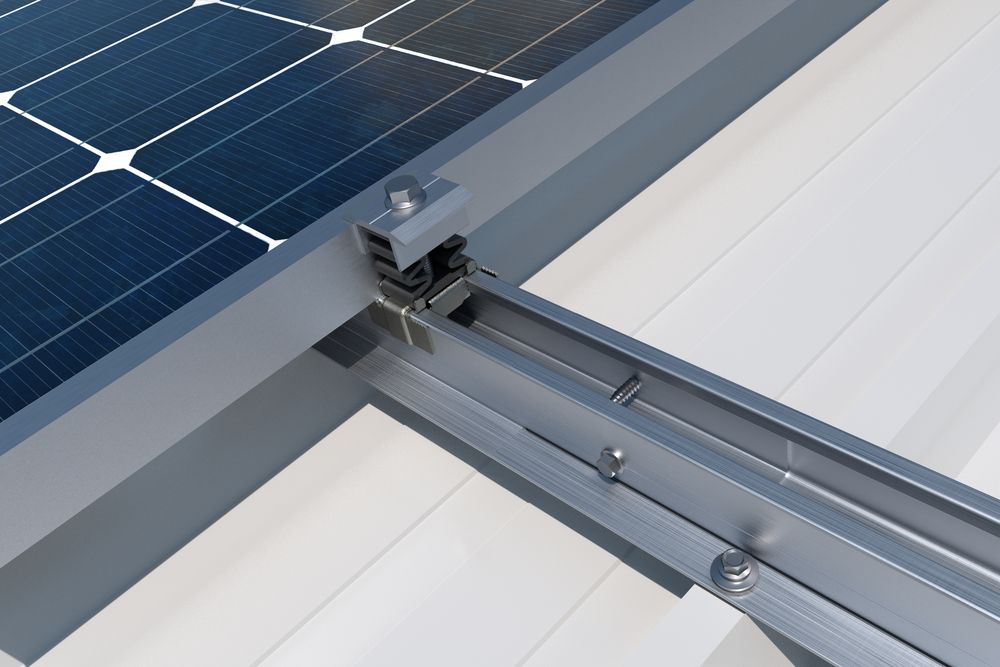

Exemple d'application :
