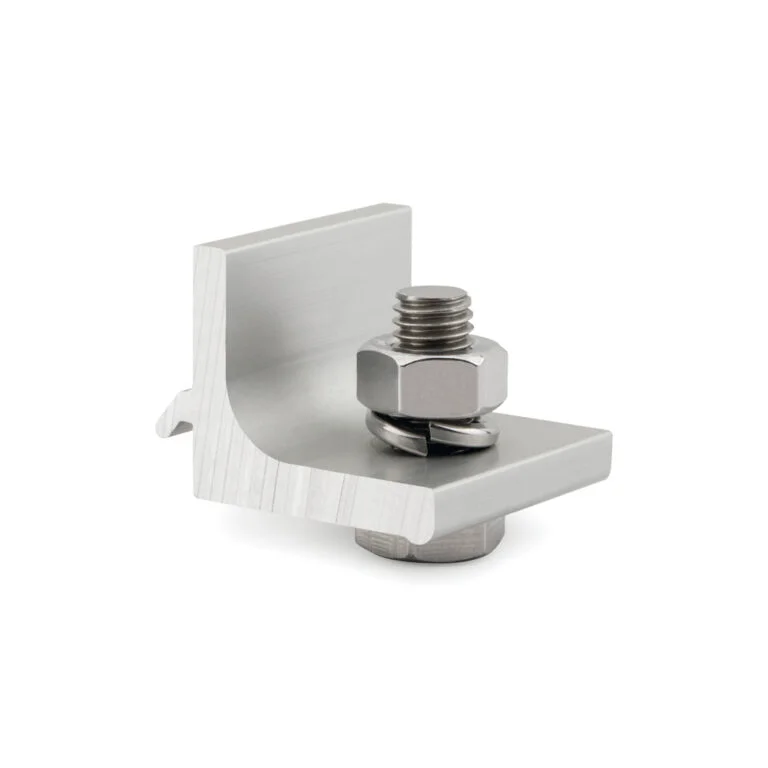

Connecteur pour l’assemblage de profilés en aluminium sur des triangles dans l’installation de panneaux solaires. Il peut être utilisé avec les profilés PSE-C, en se fixant sur leurs parois latérales. Il se compose d’un profilé en aluminium, d’une vis DIN 933, d’une rondelle DIN 127 et d’un écrou DIN 934 en acier inoxydable A2.

Caractéristiques techniques :

• Kit préassemblé pour fixation latérale de profilé PSE-C.
• Comprend 1 unité de profilé extrudé en alliage d’aluminium 6005-T6 en
  finition anodisé.
• Comprend 1 vis DIN-933, 1 rondelle DIN-127 et 1 écrou DIN-934, tous
  en M8 et finition inoxydable A2-70.
• Pour extérieurs.
• Couplage latéral des profilés PSE-C sans aucune interaction avec ses
  fonctionnalités
• Profilé de 30mm de longueur et avec une aile verticale de 24,5mm,
  conçu pour une union prétendue résistant à la torsion sur le profilé
• Permet une fixation rapide par le biais d’une seule vis.
• Facilite le prémontage et le réglage des profilés grâce à sa rondelle
  élastique.
• Permet de démonter sans abîmer les éléments structurels, couple
  maximal de serrage 14Nm.
• Rainure de guidage sur l’aile verticale qui permet de réaliser des trous
  de fixation dans des zones de raccordement longitudinal entre profilés.

Applications :

S’utilise pour des systèmes triangulaires d’aluminium avec fixation
assemblée, comme complément de fixation entre le TPA-R “triangle
prémonté réglable en aluminium” et le PSE-C “profilé d´aluminium pour
fixation assemblée”, agissant comme connecteur croisé entre les deux.

Son design spécifique permet le couplage sur les parois latérales des profilés
PSE-C, dont le résultat est une union pré tendue haute résistance qui
n’interagit sur aucune des fonctionnalités du profilé.

Pour la fixation il suffit d’une seule vis DIN-933 de M8 (incluse dans le kit),
qu’on introduit dans la rainure supérieure du triangle TPA-R.

Exemple d'application :
