INDEX - Connecteur en aluminium pour le profil PSA-A avec vis DIN-7504-K A2. Valable pour rail PSA-A 200mm - Vis M5,5x19

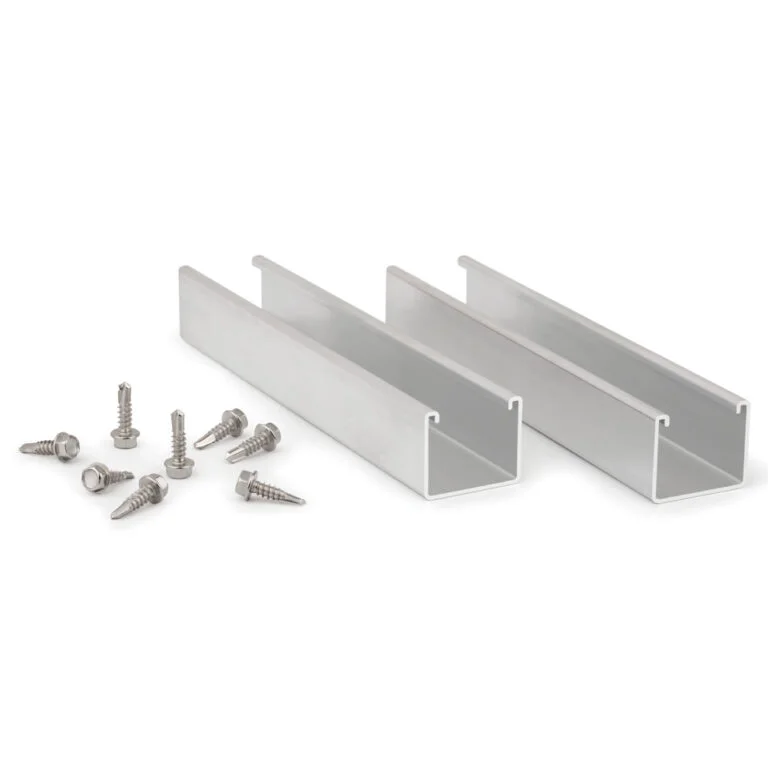

Kit de connexion pour la connexion longitudinale des profilés PSA-A dans l’assemblage des structures de panneaux solaires. Comprend les pièces de connexion et les vis DIN-7504-K A2 pour la fixation. Le connecteur est monté à l’intérieur des profilés, sans interférer avec leur fonction. La pièce de connexion est en aluminium et les vis sont en acier inoxydable A2.

Caractéristiques techniques :

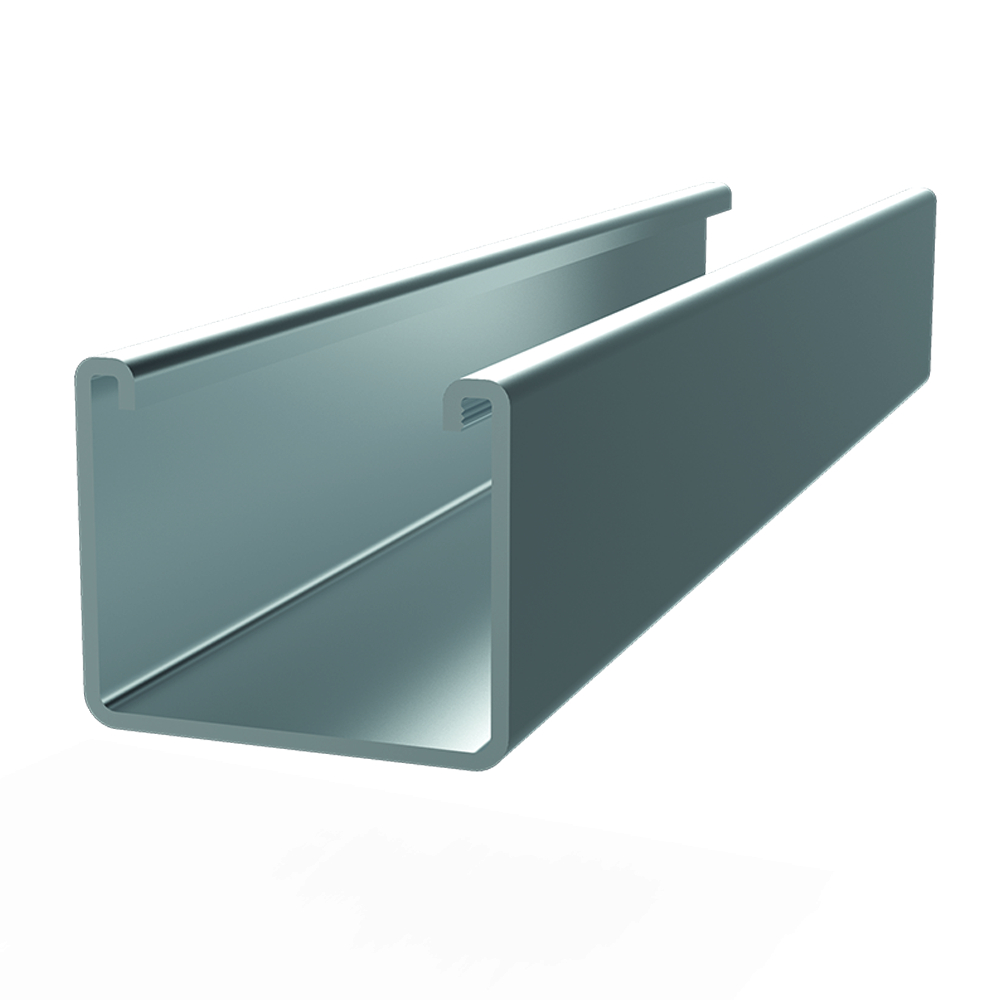

• Profilé pour l’union longitudinale de profilés PSA-A.
• Profilé extrudé en alliage d’aluminium 6063 T6.
• Pour extérieurs.
• Couplage par l’intérieur des profilés PSA-A sans aucune interférence dans ses fonctionnalités.
• Longueur de 200mm pour une union résistante.

Applications :

S’utilise pour des systèmes coplanaires d’aluminium de fixation directe de profilé continu, comme élément d’union longitudinale pour profilés PSA-A “profilé à ailettes en aluminium.”.

Son design spécifique permet un couplage entre les profilés à travers son canal central sans aucune interférence sur ses fonctionnalités.

La fixation entre les profilés et l’assemblage se réalise au moyen de ABEI5519 “ vis auto perceuses DIN-7504-K” en inoxydable A2-70. Les vis se positionnent facilement grâce aux rainures latérales des profilés.

Exemple d'application :
