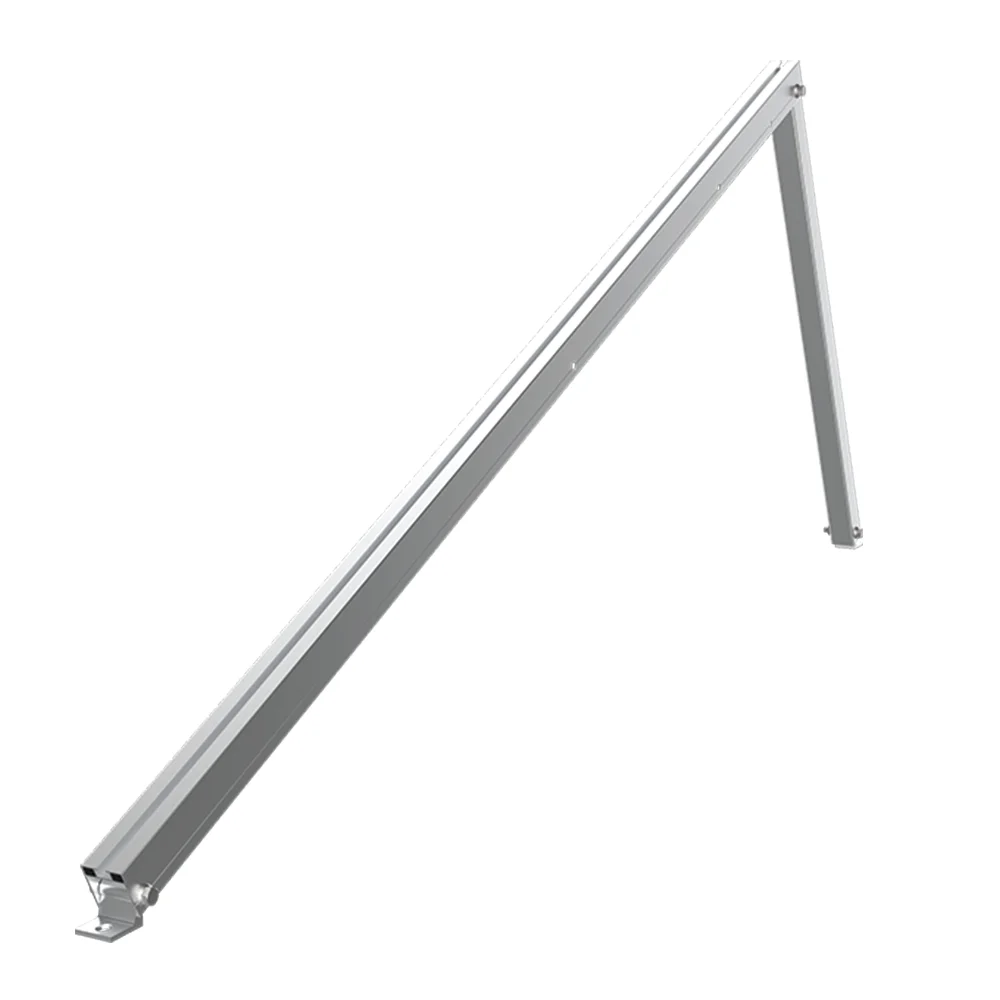

INDEX - Boite de 4 - Triangle prémonté réglable pour panneaux solaires - Aluminium 25°/30°/35° - L.1500mm

Triangle réglable pour le montage de panneaux solaires sur les toits. Il peut être utilisé avec les profilés PSE-A et PSE-C pour l’installation de panneaux en format continu. Il est livré pré-assemblé et se compose d’un profilé principal, d’un profilé de jambe et de deux profilés de fixation. Il comprend des écrous DIN-6923 et des vis DIN-6921. Les panneaux peuvent être installés à un angle de 25º, 30º et 35º. Les profils sont en aluminium et les écrous et vis sont en acier inoxydable A2.

Caractéristiques techniques :

• Structure inclinée pour pose de panneaux solaires sur toitures.
• Produit préassemblé.
• Comprend 2 profilés longs pour consolider la structure, un profilé
  supérieur et un profilé patte, tous deux extrudés en aluminium EN AW
  6005-T6.
• Comprend 2 profilés pied pour la fixation de l’ensemble, disposés sur les
  zones d’appui, les deux extrudés en aluminium EN AW 6005-T6.
• Comprend 3 unités de vis DIN-6921 M8x50 et 3 unités d’écrou DIN-6923
  M8, tous en acier inoxydable A2-70.
• Pour extérieurs.
• Conçu pour des systèmes de montage triangulaire d’aluminium
  assemblés, avec format de profilé PSE-A et PSE-C continu.
• 3 positions de montage avec inclinaisons de 25°, 30° et 35°.
   Position de pliage sécurisé avec fixation.
   Résistance optimisée pour position d’inclinaison 25°.
   Possibilité de monter des panneaux solaires d’une hauteur allant jusqu’à
  2m en position verticale.
   Canal central du profilé supérieur compatible avec tête hexagonale
  SW13.
   Consulter possibilité de commander des triangles sur mesure.

Applications :

S’utilise pour des systèmes de montage triangulaires d’aluminium, comme
élément structurel incliné sur lequel on monte les profilés PSE-A en format
continu. Les panneaux solaires, finalement, s’appuient et se fixent sur ces
profilés.

• Pour la fixation du profilé PSE-A sur le triangle, on utilise, comme
  complément de montage, deux unités de référence KFSFLM08 “
  connecteur transversal pour fixation latérale ”.
• Pour la fixation du profilé PSE-C sur le triangle, on utilise, comme
  complément de montage, deux unités de référence KFSFCM08 “
  connecteur transversal pour fixation latérale ”.

Au cas où il serait nécessaire d’effectuer un entretoisement entre les
triangles, celui-ci se ferait au moyen du profilé TPA-P “profilé de renfort
pour triangle prémonté en aluminium ” pour unir les triangles contigus. Le
profilé entretoise se relie aux profilés pattes des deux triangles
correspondants, en le mettant en position diagonale, et en utilisant comme
fixation les vis auto perceuses ABEI5519 en acier inoxydable A2-70.

Procédé d'installation :

• Insérez l’agrafe dans le cadre du module. L’onglet supérieur doit s’intégrer au cadre de façon à fixer sa position et éviter qu’elle soit facilement retirée. Il est important que la partie entrante de l’agrafe touche le cadre et qu’au moment de la fixer elle ne touche aucun trou du cadre
• Appuyez sur le panneau (avec l’agrafe déjà installée) à l’endroit du profilé où vous souhaitez l’ancrer jusqu’à ce que vous entendiez un clic et ce, pour chacune des agrafes du module.
•  Il est important de vérifier que le module est bien ancré en tirant dessus et de contrôler visuellement que l’agrafe est correctement insérée dans les profilés

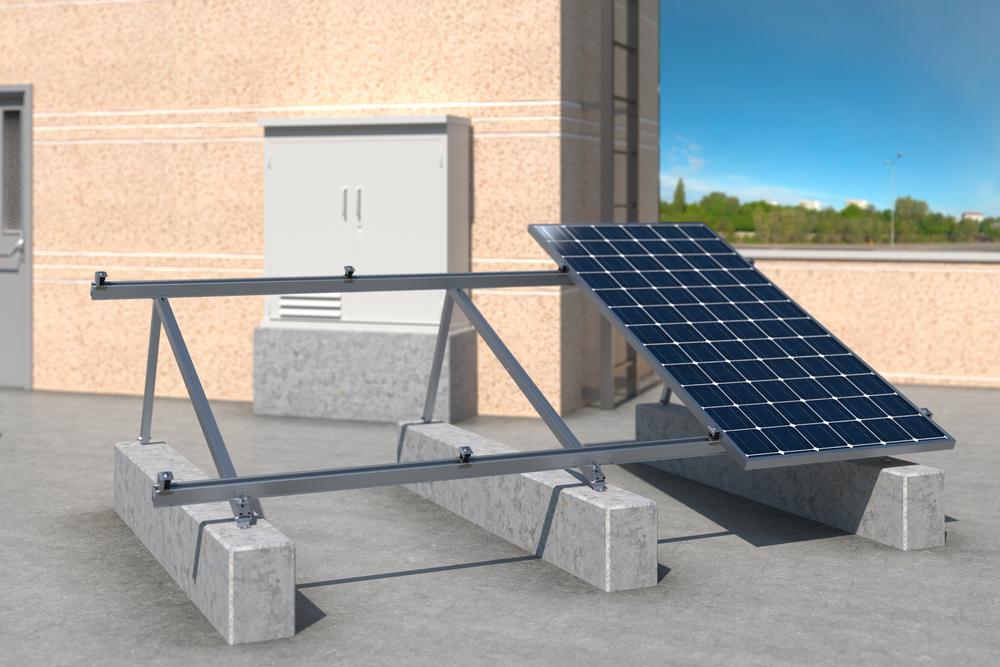

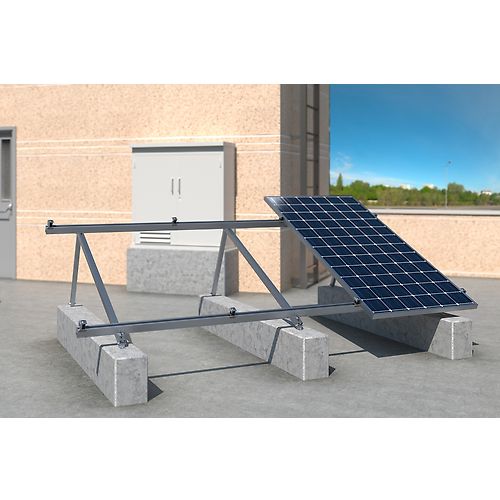

Exemples d'application :
