INDEX - Rail solaire perforé INDEXTRUT avec vis DIN-603 A2 et écrou DIN-6923 A2. Valable pour rail GP-XS 41x1,5 - M8x16

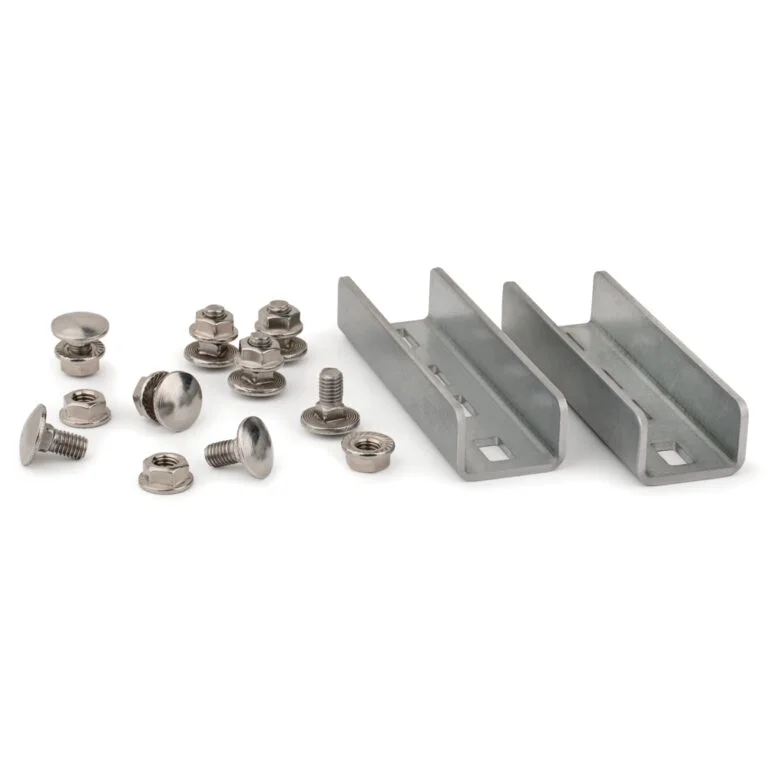

Kit de raccordement longitudinal des rails perforés INDEXTRUT GP-XS pour l’installation de panneaux solaires. Comprend des pièces de connexion, des vis DIN-603 A2 et des écrous DIN-6923 A2. Les connecteurs sont fixés à travers le canal central des rails sans interférer avec leur fonction. Le profil de 3 mm assure une connexion robuste et durable. Le connecteur est en acier revêtu Atlantis C4-M et les écrous et boulons sont en acier inoxydable A2.

Caractéristiques techniques :

• Raccord en forme de U pour union longitudinale de guides GP-XS.
• Conçu en tôle d’acier, avec revêtement Atlantis® C4-M.
• Pour extérieurs.
• Couplage par l’intérieur des guides GP-XS sans en altérer les fonctionnalités.
• Épaisseur de 3mm pour une union résistante.

Applications :

S’utilise pour des systèmes de montage coplanaires et triangulaires en acier en format continu, comme élément d’union longitudinale pour rails GP-XS “rail solaire perforé INDEXTRUT. Atlantis C4-M”.

Son design spécifique permet un couplage entre les guides à travers son canal central sans aucune altération de ses fonctions.

La fixation entre les rails et le raccord se fait en utilisant 4 unités de D603I08016 “vis DIN-603” et 4 unités de D6923IM08 “écrou DIN-6923”, tous en acier inoxydable A2-70. Les perforations de la face inférieure des guides contribuent à une installation rapide.

Exemples d'application :
