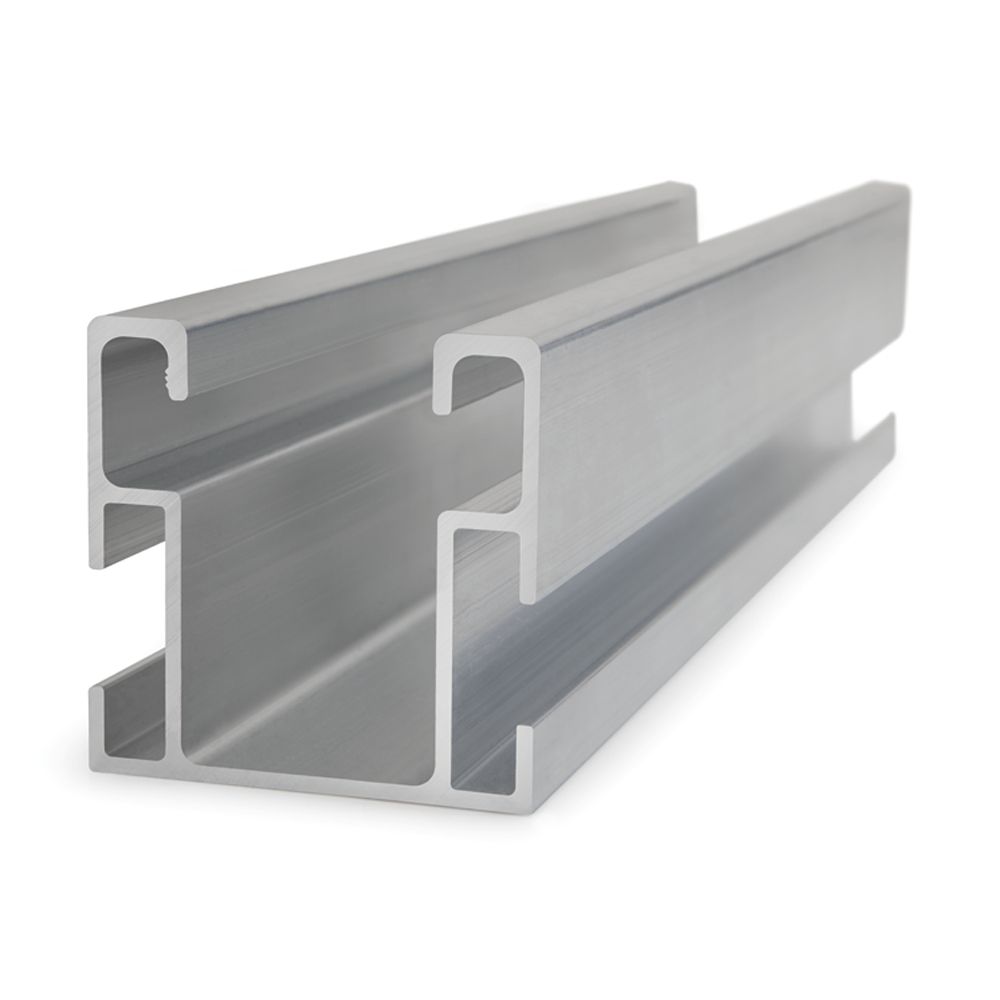

INDEX - Profilé pour montage latéral - Aluminium

Profilé pour la fixation de panneaux solaires sur des structures coplanaires continues sur les toits. Il s’assemble latéralement sur des accessoires de fixation. Il incorpore une bande de butylène pour garantir l’étanchéité de l’installation. Il est démontable et réutilisable. Il est fabriqué en aluminium.

Caractéristiques techniques :

• Profilé pour pose de panneaux solaires sur toitures.
• Profilé extrudé en alliage d’aluminium 6063 T6.
• Pour extérieurs.
• Conçu pour systèmes de montage coplanaire.
• Fixation assemblée, démontable et réutilisable.
• Hauteur du profilé de 40 mm, et haute résistance à la flexion
• Épaisseur générale de 1.5 mm.
• Canal central compatible avec accessoires INDEXTRUT.
• Comprend un ruban de butylène à la base pour réduire le temps
  d’assemblage de l’opérateur

Applications :

S’utilise pour des systèmes coplanaires d’aluminium de fixation directe,
comme élément structurel sur lequel appuyer et fixer les panneaux
solaires, aussi bien en format de profilé continu que discontinu.

Pour la fixation des panneaux directement sur le guide, on doit utiliser
comme compléments de montage une des options suivantes :

1. Le kit KFRSC3050 / KFRSCN3050, “Pince de fixation rapide”.
2. L’ensemble de ces références :

• 1 unité de PGSA26 / PGSN26, “Pince à profil”.
• 1 unité de TURXA208, “écrou rapide INDEXTRUT ”.
• 1 unité de 6921I08070, vis DIN-6921 M8x70 écrou complet

Exemple d'application :
