INDEX - Boite de 2 - Profilé de renfort pour triangle prémonté en aluminium - Aluminium 35 x 35 - L.2000mm

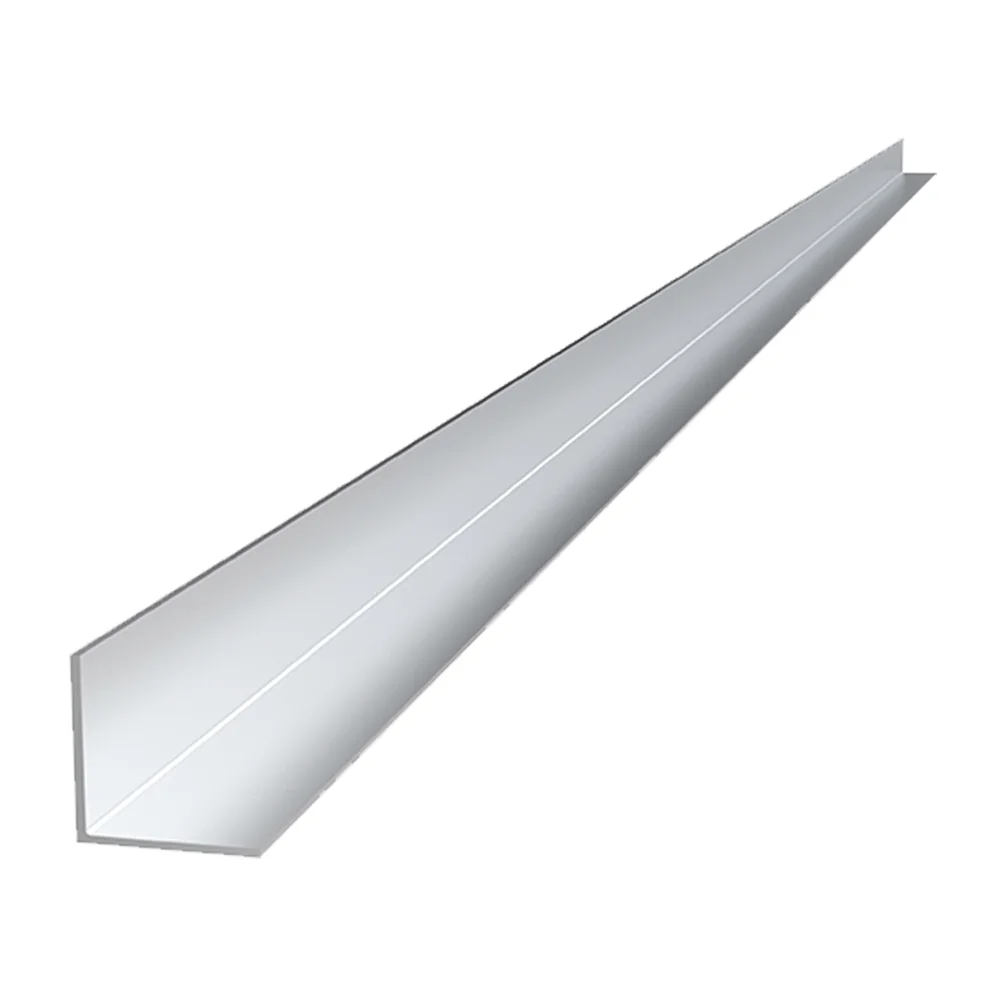

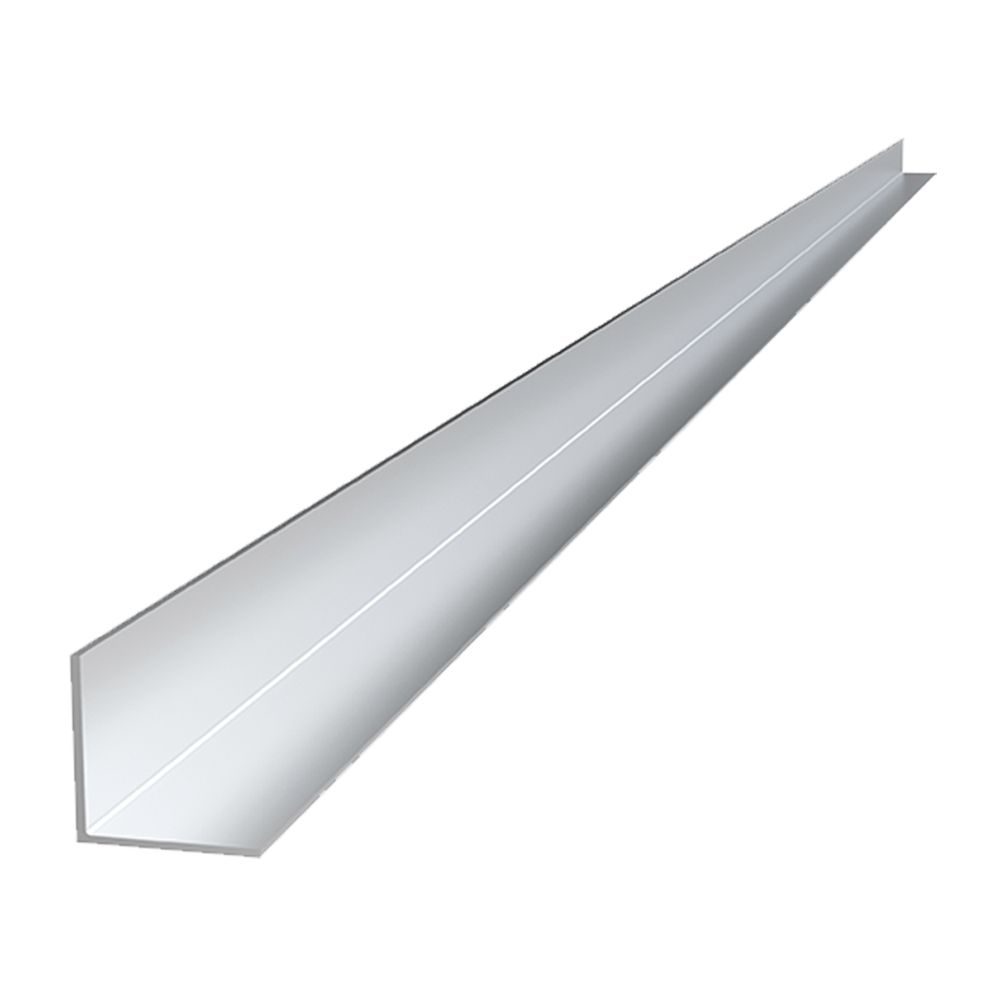

Profilé en forme de L pour générer des contreventements dans les structures triangulaires pour panneaux solaires. Permet d’assembler en diagonale des triangles adjacents pour renforcer les installations et les protéger contre les charges latérales. Il se fixe à l’aide de vis métalliques. Il est fabriqué en aluminium.

Caractéristiques techniques :

• Profilé en L destiné à générer des entretoisements sur structures
  inclinées de triangles d’aluminium utilisés pour la fixation de panneaux
  solaires, afin de les renforcer face à des charges latérales.
• Produit normalisé, extrudé en aluminium EN AW 6063-T6.
• Pour extérieurs.
• Pour systèmes de montage triangulaire d’aluminium assemblé.

Applications :

Pour la mise en place d’entretoisements dans des systèmes de montage
triangulaire d’aluminium assemblé, et renforcer ainsi la structure face à
des charges latérales.
Le montage s’effectue entre deux triangles contigus l’un à l’autre, reliant
les deux au moyen du profilé entretoise TPA-P disposé en diagonal.

Le profilé d’entretoise se relie aux profilés patte des deux triangles
correspondants TPA-R, utilisant comme fixation ABEI5519 “vis auto
perceuses DIN-7504-K” en inoxydable A2-70.

Procédé d'installation :

• Insérez l’agrafe dans le cadre du module. L’onglet supérieur doit s’intégrer au cadre de façon à fixer sa position et éviter qu’elle soit facilement retirée. Il est important que la partie entrante de l’agrafe touche le cadre et qu’au moment de la fixer elle ne touche aucun trou du cadre
• Appuyez sur le panneau (avec l’agrafe déjà installée) à l’endroit du profilé où vous souhaitez l’ancrer jusqu’à ce que vous entendiez un clic et ce, pour chacune des agrafes du module.
•  Il est important de vérifier que le module est bien ancré en tirant dessus et de contrôler visuellement que l’agrafe est correctement insérée dans les profilés

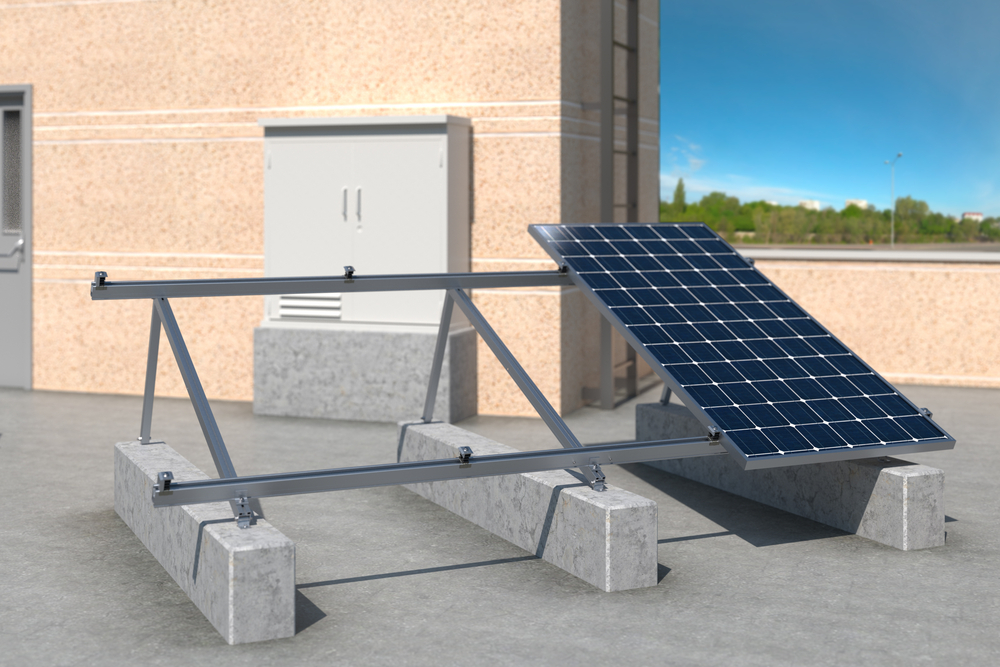

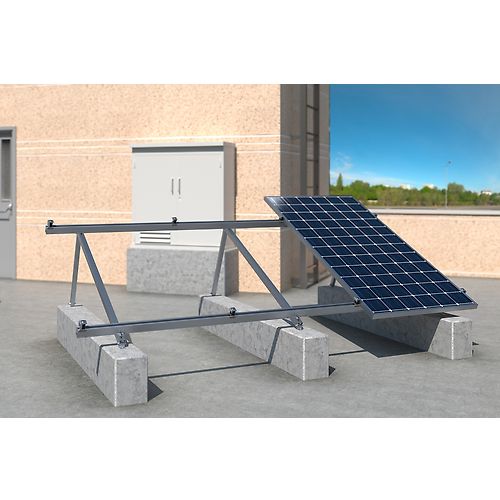

Exemples d'application :
