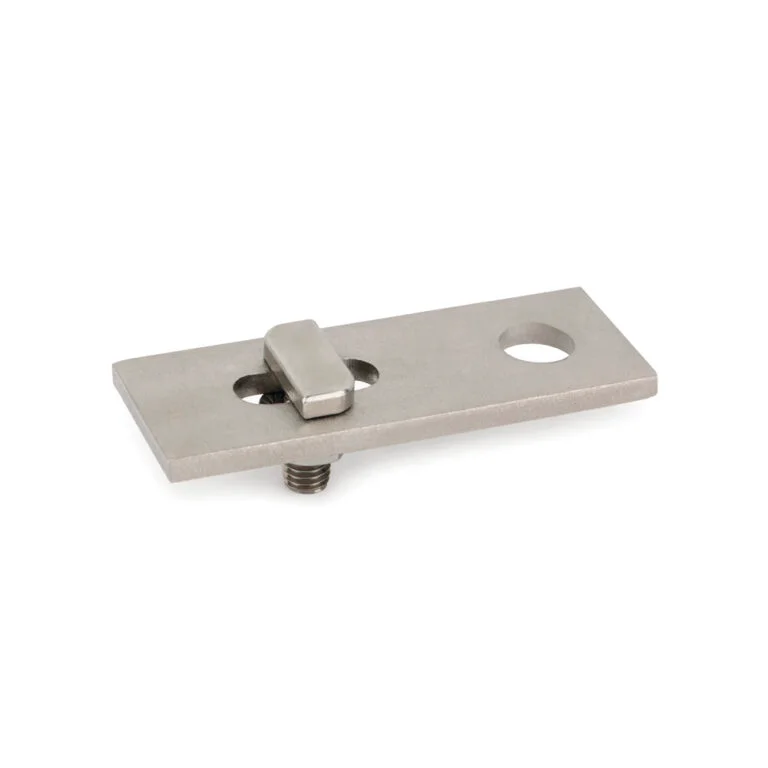

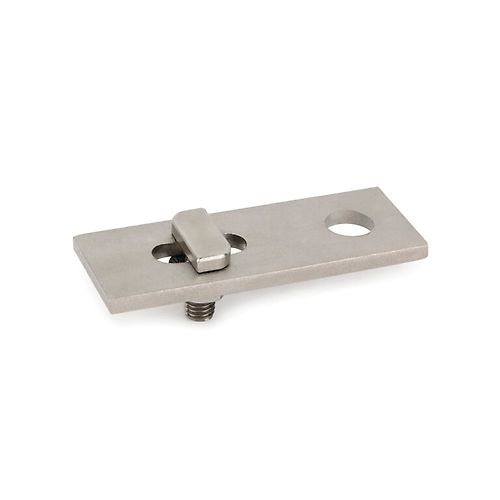

INDEX - Plaque de montage pour vis à double filetage avec connecteur transversal pour fixation inférieure - Inox A2

Plaque de montage pour la fixation de structures de panneaux solaires sur différents types de toits. Permet de raccorder le profilé en aluminium PSE-A à des vis à double filetage ancrées dans la sous-structure. Comprend un raccord transversal inférieur, qui permet de fixer la plaque de montage sur la face inférieure du profilé. La plaque et les éléments de fixation sont en acier inoxydable A2.

Caractéristiques techniques :

• Matériau AISI 304.
• Pour extérieurs
• Une seule référence pour vis à double filetage de M10 et M12.
• Montage rapide avec visserie DIN-603 M8 de col carré.

Applications :

Dans le système coplanaire assemblé d’aluminium, pour montage de panneaux solaires, il s’utilise comme élément de montage entre la vis à double filetage correspondante et le PSE-A “profilé d´aluminium pour fixation assemblée”. Tout en utilisant comme fixation du profilé une unité de KFSFIM08 “connecteur transversal pour fixation inférieure. Acier inoxydable A2”.

Dans le système coplanaire d’acier Atlantis, pour montage de panneaux solaires, il s’utilise comme élément de montage entre là la vis à double filetage correspondante et le GP-XS “rail solaire perforé INDEXTRUT. Atlantis C4-M”. Tout en utilisant comme fixation du guide une unité de D603I08016 “vis DIN-603. Tête ronde et cou carré. Acier inoxydable A2” et une unité de D6923IM08 “écrou hexagonal à embase crantée. DIN-6923. Acier inoxydable A2”, tous les deux avec finition en acier inoxydable A2-70.

Exemples d'application :
