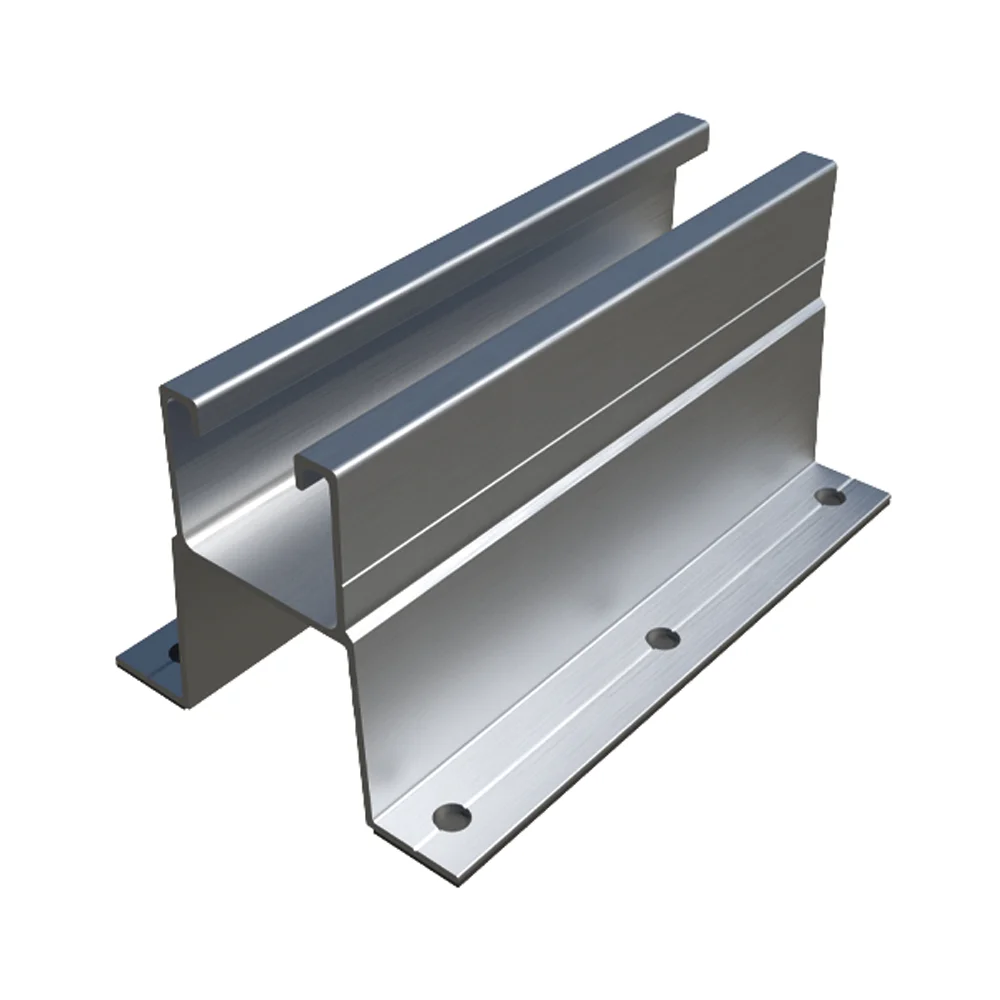

INDEX - Boite de 20 - Profilé avec ailes pour fixation discontinue directe en vallée - Aluminium 90 x 75 - L.150

Profilé pour le montage de panneaux solaires sur des toits inclinés en tôle ou en panneaux sandwich. Il est installé de manière discontinue dans les vallées entre les nervures. Il peut être utilisé pour le montage de structures coplanaires. Ses ailes sont percées de trous pour faciliter l’installation et intègrent des bandes d’EPDM pour garantir l’étanchéité. Il est fabriqué en aluminium.

Caractéristiques techniques :

• Profilé pour pose de panneaux solaires sur toitures inclinées.
• Profilé extrudé en alliage d’aluminium 6005 T6.
• Pour extérieurs.
• Conçu pour des systèmes de montage coplanaire.
• Montage de profilé format discontinu.
• Fixation directe sur la zone creuse entre les nervures, sur toitures en
  tôle et panneaux sandwich.
• Ailettes latérales avec 6 trous pour faciliter la fixation.
• Comprend, sous les ailettes latérales deux bandes d’EPDM adhésives,
  pour faciliter le positionnement et garantir l’étanchéité.
• Amplitude de la base de 90 mm pour une fixation résistante.
• Hauteur du profilé de 75 mm pour surpasser la hauteur de la nervure.
• Épaisseur générale de 1,8 mm.
• Canal central compatible avec accessoires INDEXTRUT.

Applications :

S’utilise pour des systèmes coplanaires d’aluminium de fixation directe,
comme élément structurel sur lequel appuyer et fixer les panneaux solaires,
en format de profilé discontinu.

Pour la fixation des panneaux sur le profilé même on doit utiliser comme
compléments de montage une des options suivantes :

• Le kit KFRSC3050 / KFRSCN3050, “kit de fixation rapide ”.
• L’ensemble de ces références :

1. 1 unité de PGSA26 / PGSN26, “profilé agrafe d’aluminium pour
   panneaux solaires”.
2. 1 unité de TURXA208, “écrou de fixation rapide INDEXTRUT inox A2”
3. 1 unité de 6921I08070, vis DIN-6921 M8x70 écrou complet.

Exemple d'application :
