INDEX - Boite de 10 - Pince de fixation pour l’installation de panneaux solaires

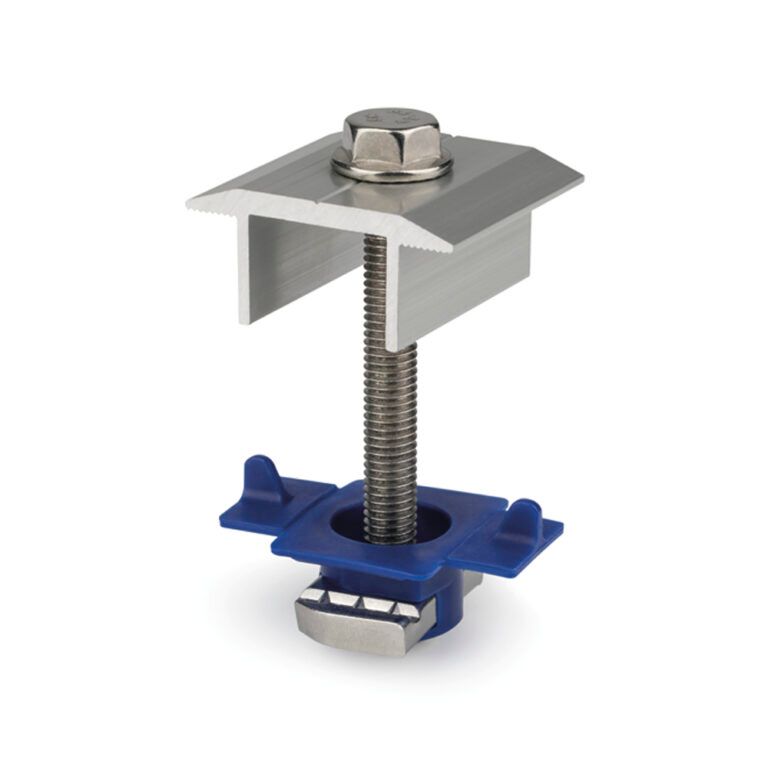

Pince de fixation pour l’installation de panneaux solaires. Fixe les panneaux par pression. Elle peut être utilisée aux extrémités de l’installation ou entre les panneaux. Il est réglable et permet de travailler avec des cadres de panneaux d’une hauteur comprise entre 30 et 50 mm. Il comprend un joint torique pour faciliter le montage. Le profilé de serrage est en aluminium anodisé et l’écrou et le boulon sont en acier inoxydable A2.

Caractéristiques techniques :

• Agrafe complète pour la fixation de panneaux solaires.
• Élément préassemblé.
• Comprend 1 profilé agrafe PGSA26 ( ou PGSN26), extrudé en aluminium EN AW 6005-T6
  et finition anodisée.
• Comprend 1 vis DIN-6921 (M8x50 ou M8x70) et 1 écrou guide INDEXTRUT M8, tous les
  deux en acier inoxydable A2-70.
• Comprend 1 pont métallique en acier inoxydable AISI-304.
• Comprend un joint torique pour faciliter le montage par l'installateur.
• Pour extérieurs.
• Régulable pour cadres de panneaux solaires d’une hauteur entre 30 et 50mm.
• Zones d’appui sur le profilé agrafe et pont métallique avec surface dentée pour une
  meilleure prise supérieure des panneaux.
• S’utilise indistinctement pour la fixation de panneaux aussi bien sur des zones
  intermédiaires que sur les zones des extrémités.
• Design spécifique pour l’emboîtement des calibres-cadre lorsque monté aux extrémités.
• Crée une séparation entre les panneaux de 26mm.
• Montage rapide et intuitif qui facilite les tâches de montage et de maintenance.

Applications :

S’utilise comme élément de fixation pour panneaux solaires. Fixe les
panneaux solaires à travers la pression exercée sur le côté supérieur du cadre
par le profilé agrafe et, sur le côté inférieur du cadre par l’écrou guide
INDEXTRUT M8. Ces deux éléments sont compris dans le kit.

Peut être monté sur le GP-XS et GP-VD “rail solaire perforé INDEXTRUT.
Atlantis C4-M” ou sur tout autre profilé d’aluminium appartenant à la gamme
solaire, PSA-A “profilé à ailettes en aluminium”, PSA-AV “ profilé solaire
d’aluminium à ailettes pour fixation directe dans la noue ”, PSE-A ou PSE-C
“profilé d´aluminium pour fixation assemblée” indistinctement.

La pression est due à la pré-tension de la vis sur l’écrou guide, le couple
maximal de serrage recommandé est de 14Nm.
