INDEX - Rail solaire perforé INDEXTRUT pour fixation dans une vallée discontinue - Atlantis C4-M acier 16 x 20 x 1,20 - Boite de 50

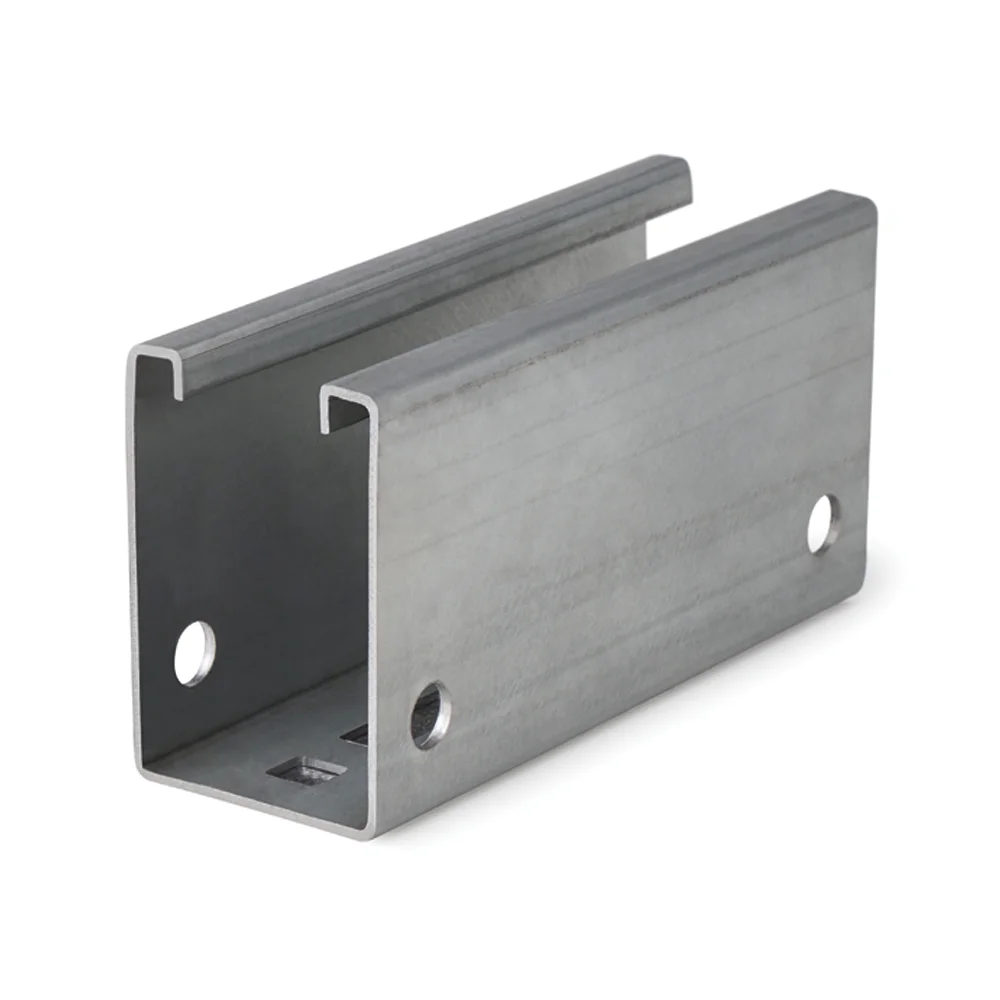

Guide perforé INDEXTRUT pour le montage de panneaux solaires sur des toits inclinés en tôle ou en panneaux sandwich. Il est installé de manière discontinue dans les vallées entre les nervures. Il est utilisé avec des structures coplanaires. Il incorpore une bande d’EPDM en sous-face pour garantir l’étanchéité. Elle est fabriquée en acier avec un revêtement Atlantis C4-M.

Caractéristiques techniques :

• Guide perforé pour l'installation de panneaux solaires sur les toits.
• Fabriqué en acier S280 revêtu Atlantis® C4-M.
• Pour usage extérieur.
• Conçu pour les systèmes d'assemblage coplanaires.
• Assemblage du profil au format discontinu
• Fixation directe dans la zone de noue entre les nervures, sur toitures
  en tôle et panneaux sandwich.
• Comprend une bande EPDM adhésive sous la partie centrale, pour
  faciliter le positionnement et garantir l'étanchéité
• Hauteur du profil de 62 mm pour dépasser la hauteur du
  chantournage
• Épaisseur générale de 2 mm.
• Rainure centrale compatible avec les accessoires INDEXTRUT

Applications :

S’utilise pour des systèmes de montage coplanaires en acier, comme élément
structurel sur lequel appuyer et fixer les panneaux solaires, en format continu
et, aussi, discontinu pour les systèmes coplanaires.
Pour la fixation de panneaux sur le guide même, on doit utiliser comme
compléments de montage une des options suivantes :

• Le kit KFRSC3050 / KFRSCN3050, “Pince de fixation rapide ”.
• L’ensemble de ces références :

1. 1 unité de PGSA26 / PGSN26, “Pince à profil ”.
2. 1 unité de TURXA208, “Ecrou rapide INDEXTRUT. Acier inoxydable
   A2”.
3. 1 unité de 6921I08070, vis DIN-6921 M8x70 écrou complet.

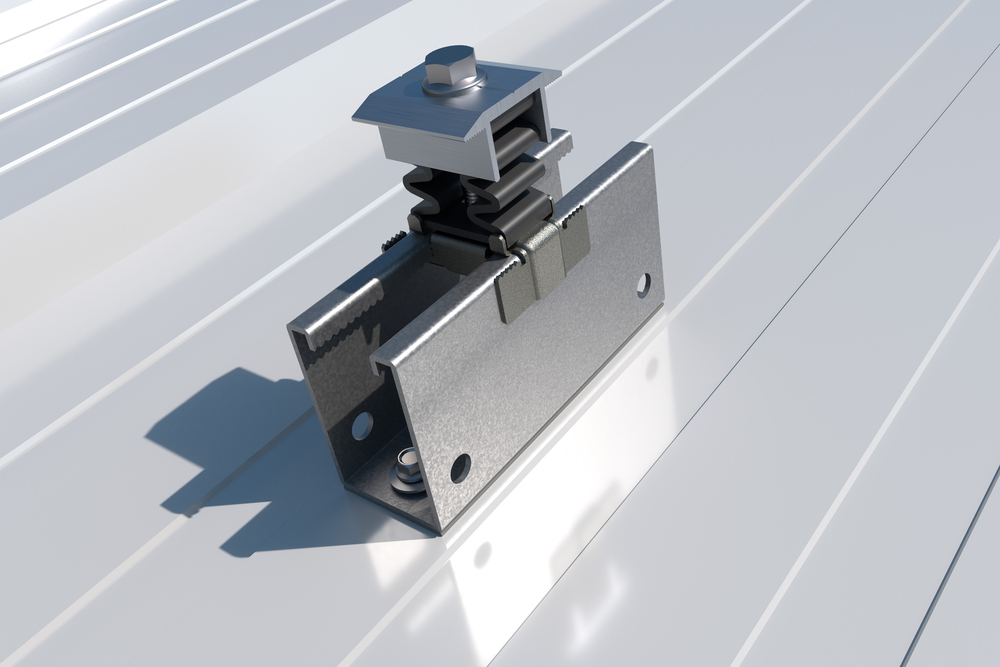

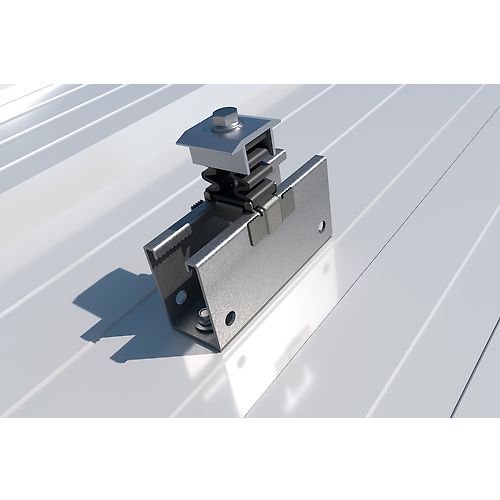

Exemple d'application :
