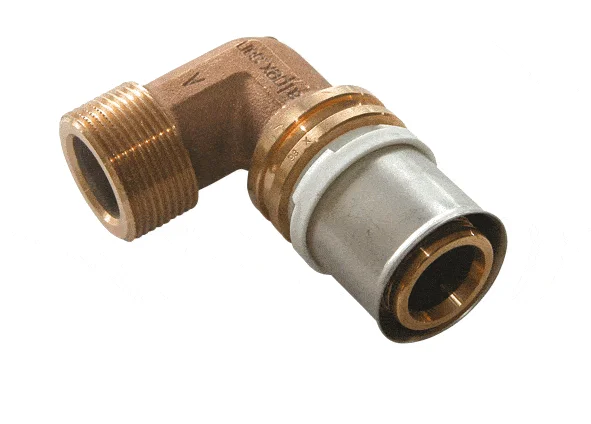

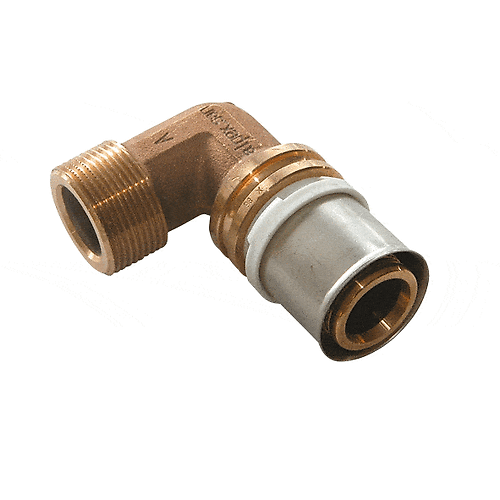

Coude laiton 90° fileté Male à sertir pour systèmes multicouches

Coude laiton 90° fileté mâle à sertir pour systèmes multicouches

Raccords à sertir de type radial pour tubes multicouches Alpex Duo XS et Turatec.

Ces raccord ont la certification NF 545 : La certification NF atteste de la qualité des composantes d’un réseau de distribution d’eau chaude et froide sanitaire. Elle garantit également l’interopérabilité entre les tubes et raccord certifiés NF. Cette certification NF garantit la qualité et la performance à long terme de vos produits. Elle atteste de leur compatibilité dimensionnelle, leur aptitude à l’usage et leur durabilité conformément aux normes européennes et internationales en vigueur : respectivement EN ISO 21003, EN ISO 15875, EN ISO 15876.

Caractéristique technique :

Dimensions du tube : 16 x 2,0 – 20 x 2,0 – 26 x 3,0 – 32 x 3,0 – 40 x 3,5 – 50 x 4,0 – 63 x 4 ,5

Norme/Certification : NF 545

Matière : Laiton

Mise en oeuvre :

Le raccord est composé de :

• Un corps constitué d’un insert avec joint torique en EPDM destiné à recevoir le tube et d’une extrémité permettant le raccordement au réseau ou à un autre tube,

• D’une bague de fixation de la douille à sertir sur le corps permettant de vérifier que le tube est correctement emboîté

• D’une douille à sertir venant comprimer le tube sur l’insert par déformation mécanique

L’assemblage des tubes doit impérativement être réalisé avec les outillages préconisés (PINPFL, PINMR et PINK2) et dans l’ordre suivant :

• Couper le tube avec un coupe-tube

• Ebavurer et calibrer le tube

• Insérer le tube dans le raccord jusqu’à la butée

• Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête

• Déclencher le serrage, et actionner le bouton pour libérer l’ensemble serti

Disponible dans les tailles suivantes :

• 32 x 1”

• 16 x 1/2”

• 16 x 3/8”

• 20 x 1/2”

• 20 x 3/4”

• 26 x 3/4”

• 40 x 1”1/4

• 50 x 1” 1/2
