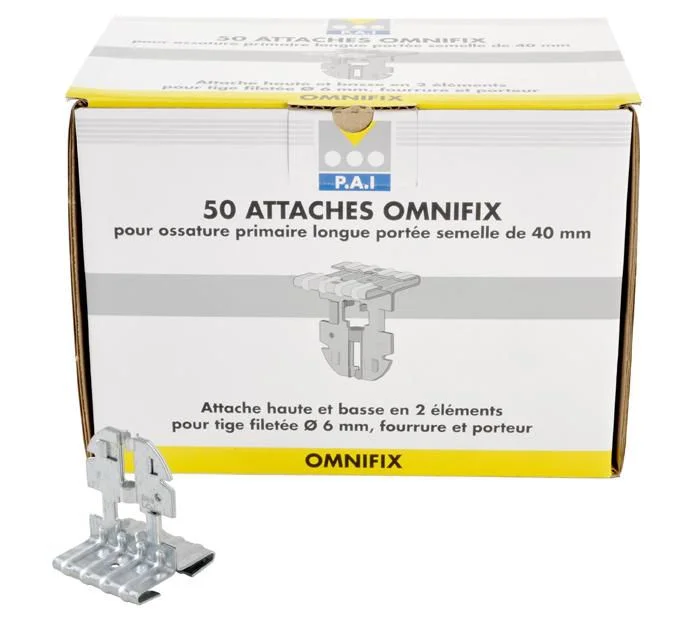

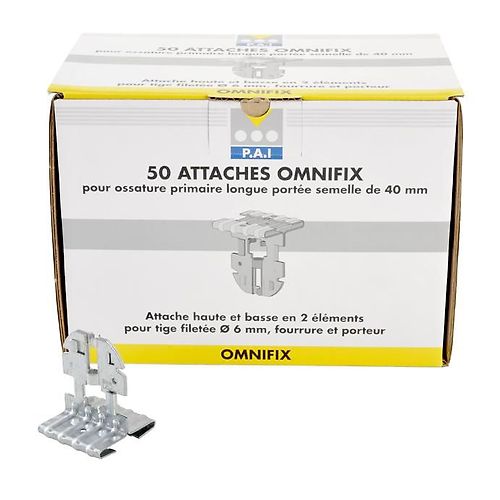

Cavalier attache OMNIFIX 2 en 1 pour attache haute ou basse de profil d'ossature en I.

Compatible avec tous les porteurs en I avec semelle de 40mm.

Ce cavalier attache
OMNIFIX est multi usage. Il permet dans le cadre de la réalisation d’un plafond
à ossature longue portée ou d’un plafond a double ossature croisée de réalisé
la suspension en partie haute du profil d’ossature I type OMNIFIX avec l’aide
tige filetée M6 et d’un écrou. Mais aussi en partie basse pour la suspension de
l’ossature secondaire croisée par clips d’une fourrure F45 ou F47 et/ou la
suspension d’un profil d’ossature T pour plafond modulaire démontable.

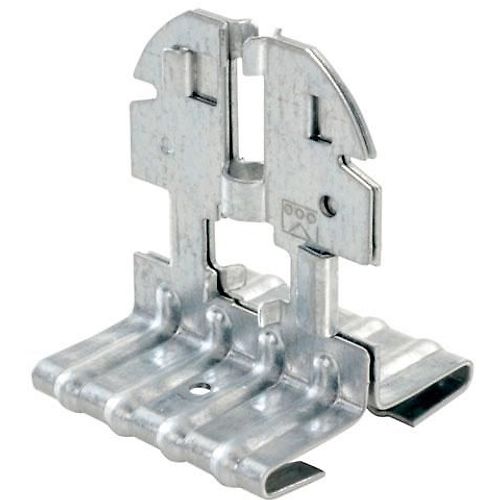

Pièce en acier galvanisé d’épaisseur 10/10e en deux éléments
venant former un T de largeur 41mm, avec une empreinte pour
insérer une fourrure, un porteur, ou une tige filetée. La pose d’un seul élément d’OMNIFIX
permet une mise en œuvre facile et
économique.
Le blocage se fait par le vissage d’une vis
TRPF dans le profil primaire.

Caractéristiques techniques :

Mise en œuvre :

     Attache haute :

Conçues pour supporter les longues portées des profils primaires OSLP, les attaches
OMNIFIX se fixent en position haute, sous planchers bois, dalles béton ou structures
métalliques.
Chaque attache supporte une charge maximum d’exploitation de 150 daN*. Elles sont
réglables en hauteur avec écrous de blocage, elles coulissent également le long du profil.
L’attache OMNIFIX est composée de 2 pièces identiques qui se clipsent autour de la
semelle du profil (40 mm). La mise en place de la tige filetée Ø6 et de l’écrou, les rend
indissociables.

     Mise en œuvre :

     1. Prérégler le niveau des tiges
filetées au laser.

     2. Insérer les écrous sur les tiges
filetées.

     3. Clipser les deux éléments de
l’attache sur la semelle haute du
profil OMNIFIX.

     4. Insérer la tige filetée et le second écrou afin de rendre indissociable les deux éléments.

     5. Affiner le niveau de votre ossature primaire.

     6. Rabattre l’écrou supérieur sur
l’attache OMNIFIX.

     7. Verrouiller l’attache à l’aide de
2 vis THPF.

     Attache basse :

1. Pour plafonds en plaques de plâtre
(DTU 25.41)

Dans le cas de plafond
en plaques de plâtre, les
attaches basses permettent
directement le clipsage des
fourrures. Leur positionnement
est fonction de l’écartement
imposé par le parement.

2. Pour plafonds modulaires (DTU
58.1)

Pour réaliser un plafond
démontable, faire coulisser
les demi-attaches sur le
rail porteur, puis les fixer
au profil longue portée.

3. Pour plénums

Dans le cas de plénums
importants, nécessitant la
pose d’une tige filetée et d’un
cavalier ou d’un coulisseau,
les attaches basses sont
positionnées selon les
caractéristiques des plafonds.

 1                                                              2                                                            3

     Mise en œuvre :

1. Clipser les deux éléments
de l’attache sur la semelle
basse du profil OMNIFIX.

2. Régler les entraxes des
attaches.

3. Verrouiller les attaches
basses à l’aide de vis THPF :

     - CAS A :
- Clipser la fourrure ou
glisser le bulbe du porteur
dans l’attache.

     - CAS B :
- Ajouter une tige filetée
avec écrous ou une suspente rapide.

     - Régler le niveau de votre
ossature secondaire.
