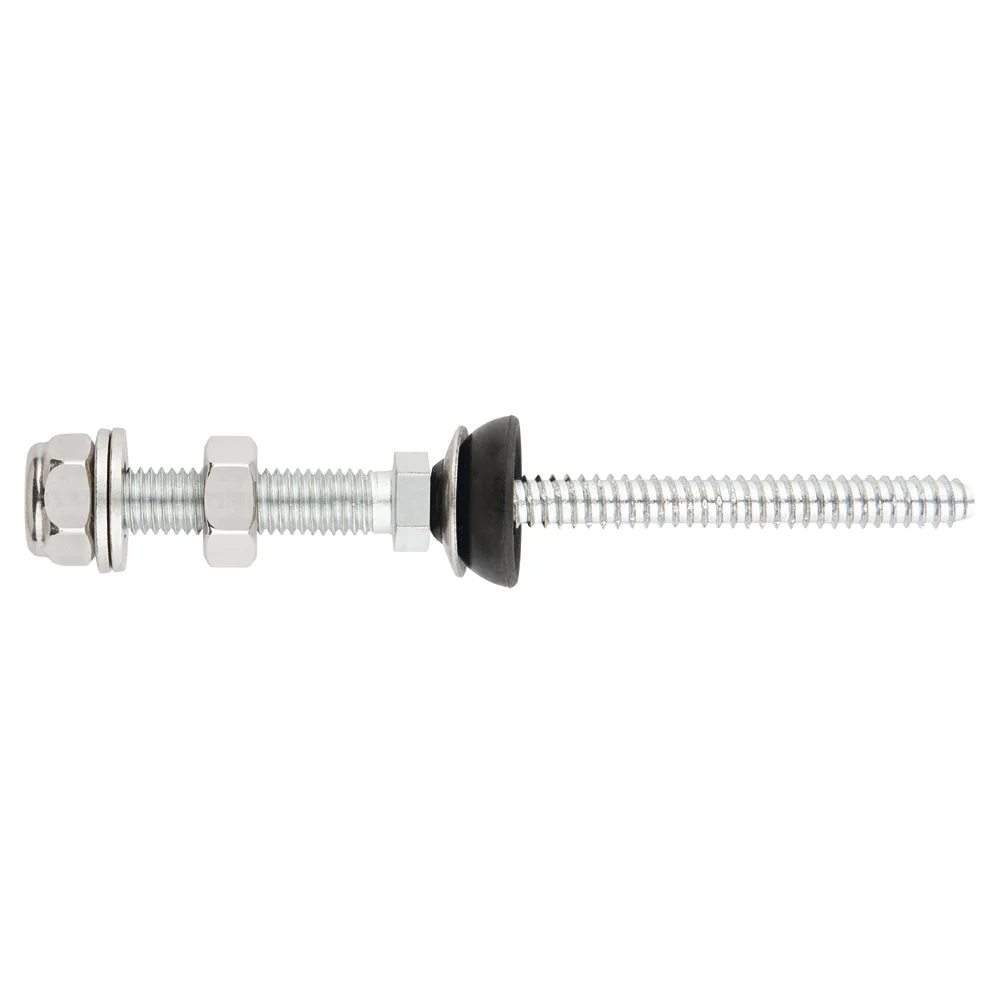

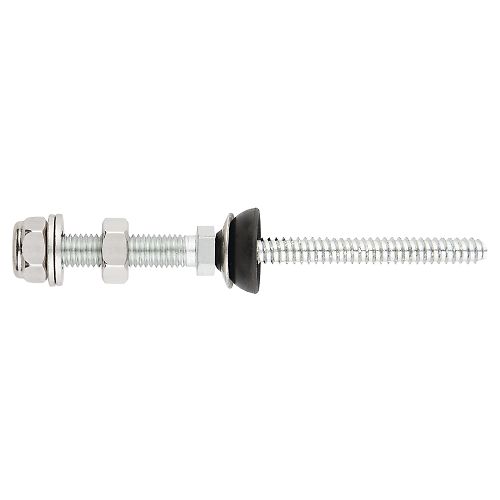

Boulon à double filetage pour la fixation des structures de panneaux solaires aux sous-structures en acier sous le toit. Il possède une tête hexagonale à son extrémité supérieure pour l’installation à l’aide d’un tournevis et un hexagone central pour le réglage. Elle comprend 1 écrou DIN-985, 1 écrou DIN-934, 2 rondelles DIN-125 et une rondelle EPDM qui assure l’étanchéité. La vis, les écrous et les rondelles métalliques sont en acier inoxydable A2.

Caractéristiques techniques :

• Comprend 1 vis double filetage auto-perceuse pour le métal
  conçue en acier inoxydable A2-70 avec finition zinguée.
• Comprend 1 écrou DIN-985 et 1 écrou DIN-934 en acier
  inoxydable A2-70.
• Comprend 2 rondelles DIN-125 en acier inoxydable A2-70.
• Comprend 1 rondelle parapluie ARS-P de EPDM/ A2-70.
• Pour extérieurs
• Empreinte hexagonale sur l’extrémité pour installation avec
  tournevis.
• Hexagone central pour réglage.
• Auto-perceuse pointe BZ.
• Garantit l’étanchéité sur toitures ondulées grâce à sa rondelle
  parapluie ARS-P.
• Effectue la fixation sous toiture à la sous-structure d’acier.

Applications :

Dans le système coplanaire assemblé d’aluminium, pour montage de
panneaux solaires, il s’utilise comme élément de fixation à une sous-structure
sous toiture. Pour le montage du PSE-A “profilé d´aluminium pour fixation
assemblée”, sur chaque vis de double filetage, on utilise les compléments
suivants : une unité de PMO1012 “plaque pour vis à double filetage. Acier
inoxydable A2”, et une unité de KFSFIM08 “connecteur transversal pour
fixation inférieure. Acier inoxydable A2”.

Dans le système coplanaire assemblé latéral d’aluminium, pour montage de
panneaux solaires, il s’utilise comme élément de fixation à une sous-structure
sous toiture. Pour le montage du PSE-C “profilé d´aluminium pour fixation
assemblée latéral”, sur chaque vis de double filetage, on utilise les
compléments suivants : une unité de PMOL1012 “plaque de montage en L
pour vis à double filetage. Acier inoxydable A2”, et une unité de KFSFIM08
“connecteur transversal pour fixation inférieure. Acier inoxydable A2”

Dans le système coplanaire d’acier Atlantis, pour montage de panneaux
solaires, il s’utilise comme élément de fixation à une sous-structure sous
toiture. Pour le montage du GP-XS “rail solaire perforé INDEXTRUT. Atlantis
C4-M”, sur chaque vis de double filetage on utilise les compléments suivants:
une unité de D603I08016 “vis DIN-603. Tête ronde et cou carré. Acier
inoxydable A2” et une unité de D6923IM08 “écrou hexagonal à embase
crantée. DIN-6923. Acier inoxydable A2”, tous les deux avec finition en acier
inoxydable A2-70.

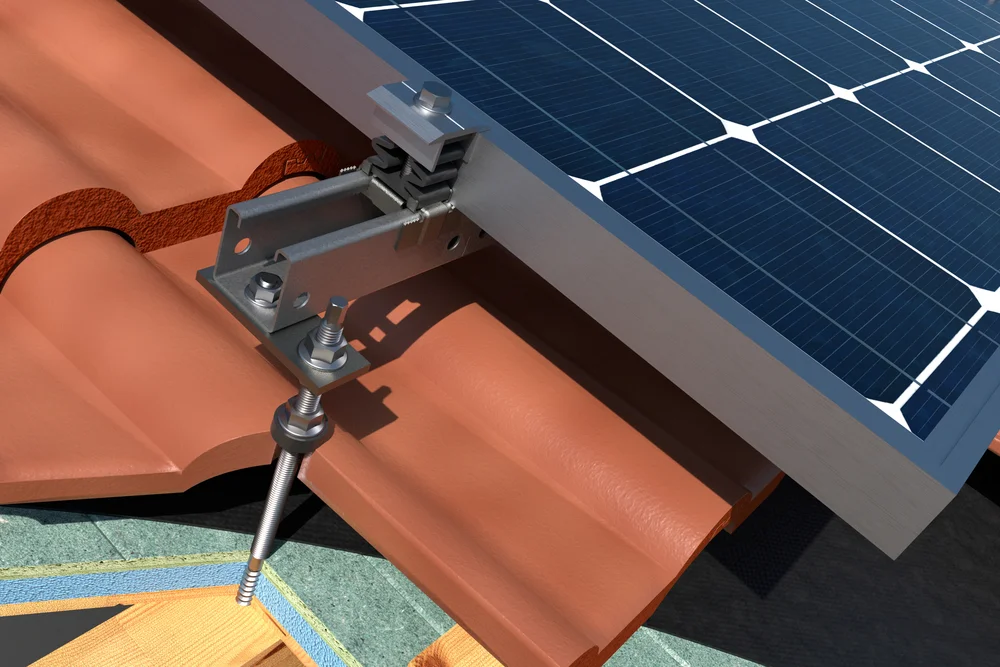

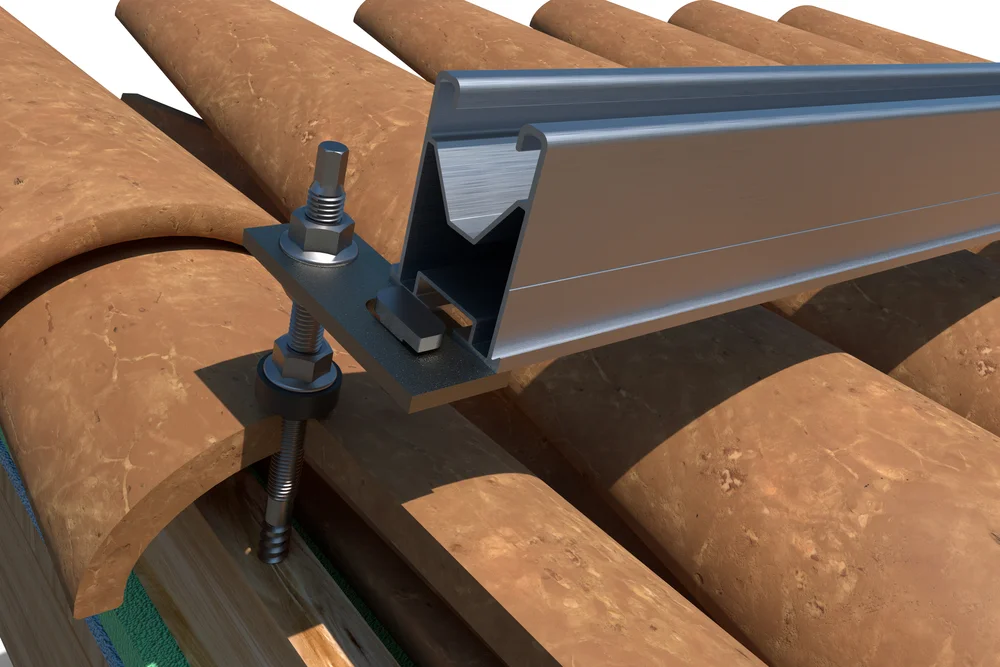

Exemples d'application :
