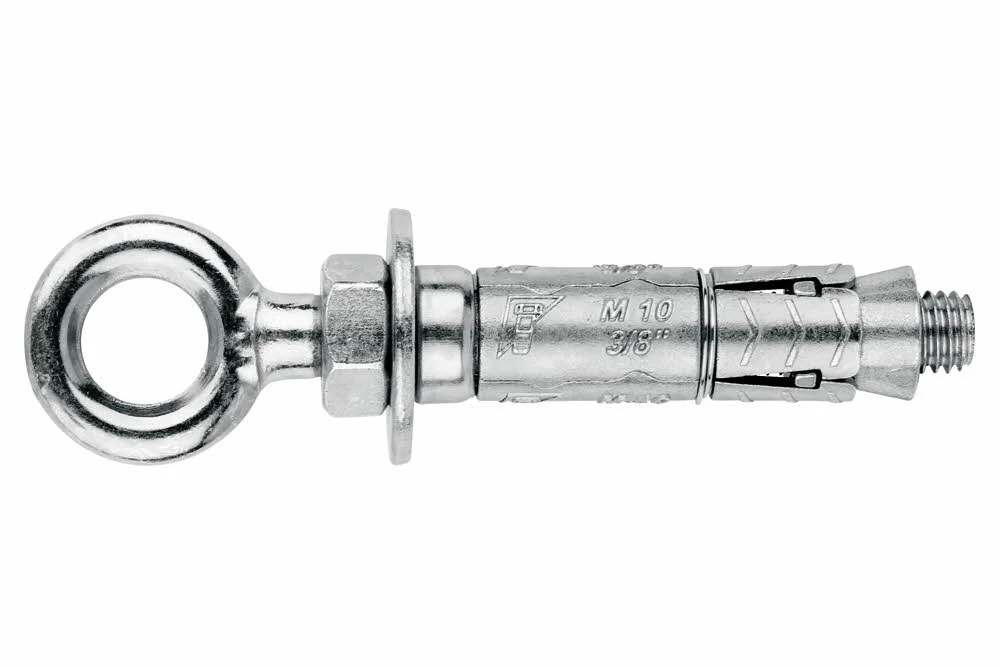

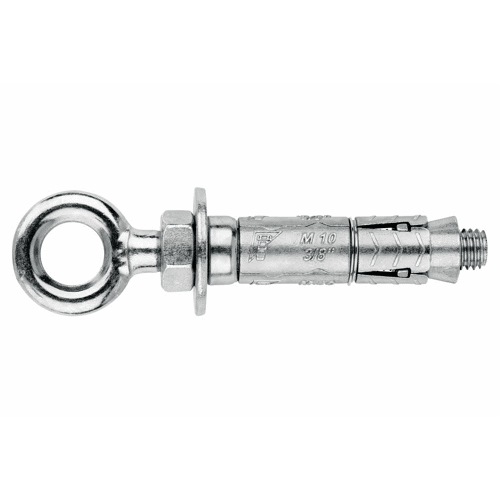

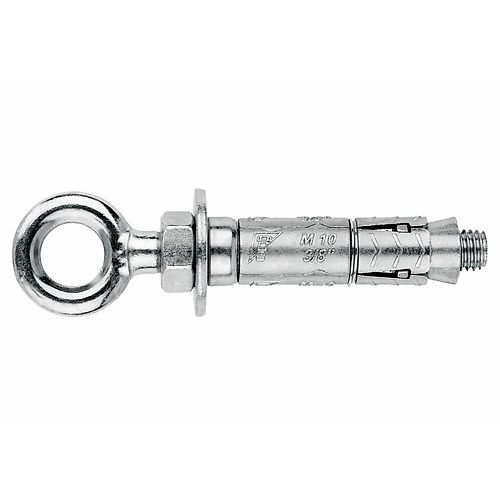

INDEX - Cheville pour fixation mi-lourdes - Piton forgé - Zamak

Cheville à expansion avec douille, conçue pour les charges élevées. Utilisation dans le béton non fissuré et autres matériaux solides.

Caractéristiques techniques :

• Ailettes et cône fabriqués par injection de zamak 5
• Recouvrement zingue
• Grâce à la supérieure capacité d’expansion du cône son emploi est conseillé aussi dans le béton que dans les matériaux base d’une résistance inférieure (brique pleine, brique creuse, béton de petite résistance, etc) qui ont besoin d’une capacité d’expansion supérieure.
• Assemblage facile
• Des emplois pour des charges élevées.
• Avant l’installation, l’élément de fixation

Charge recommandées à traction dans béton non fissuré (kg) :

Procédure d'installation :

1. PERCER

Vérifier que le béton est bien compact et sans pores significatifs. Apte dans trous secs, humides ou inondés. Perçage en mode percussion ou marteau. Percer au diamètre et à la profondeur spécifiés.

2. SOUFFLER ET NETOYYER

Débrasser le trou des restes de poussière et des fragments causés par le perçage. Utiliser une pompe soufflante et un écouvillon.

3. INSTALLER

Installer la cheville jusqu’à ce que la marque de profondeur reste à ras de la superficie du matériau à fixer. Si nécessaire, utiliser un marteau. L’installation peut se faire à travers le matériau à fixer ou préalablement à l’installation de celui-ci.

4. APPLIQUER COUPLE DE SERRAGE

Appliquer le couple de serrage nominal en utilisant une clé dynamométrique.

Plan d'installation :
