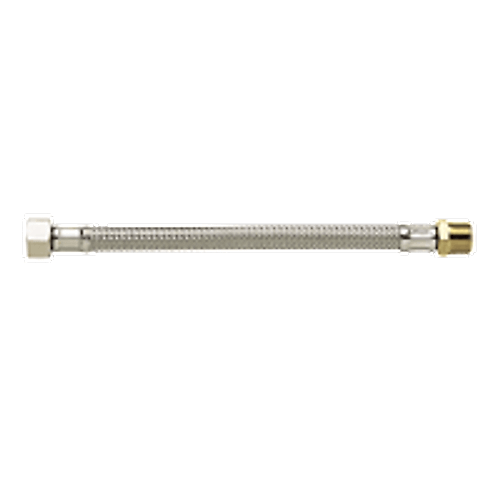

Flexible Tressé Inox Série PLUS - Ø13mm - Femelle/Male égale

Flexible tressé inox série plus - ∅13mm - Femelle/Mâle égale

Flexible de raccordement constitué d’un tuyau en élastomère, autour duquel est tressée une gaine en acier inoxydable, l’ensemble assurant les fonctions « étanchéité » et « résistance pression ». Raccord laiton. Douille de sertissage en acier inoxydable. Joint intégré sur raccord femelle. DN13

Caractéristique technique :

• Tuyau élastomère EPDM

• Tresse acier inoxydable AISI 304

• Raccord femelle laiton brut CW614 CW617

• Écrou laiton nickelé

• Douilles de sertissage inox AISI 304

• Température de service 5 à 90°

• Pression maximale 16 bars

• Plage de PH tolérée 6 à 8

Mise en oeuvre :

Lors de la mise en œuvre, il doit impérativement être tenu compte des prescriptions suivantes :

• Toute opération de soudure doit être effectuée à distance suffisante des flexibles (procéder à ces opérations avant montage des flexibles)

• Les flexibles doivent être accessibles.

• Tout encastrement ou disposition interdisant le remplacement éventuel de l’élément est proscrit

• Les traversées de murs, planchers ou cloisons doivent être réalisées sous fourreaux

• Toute tension ou torsion du flexible est à proscrire

• Aucune charge autre que son poids ne doit être supportée par le flexible

• Tout contact du flexible avec des parties saillantes est interdit (risque d’usure par frottement)

• Respecter le rayon de courbure indiqué

Disponible dans les tailles suivantes :

• 15x21 - 300mm

• 20x27 - 300mm

• 20x27 - 500mm
