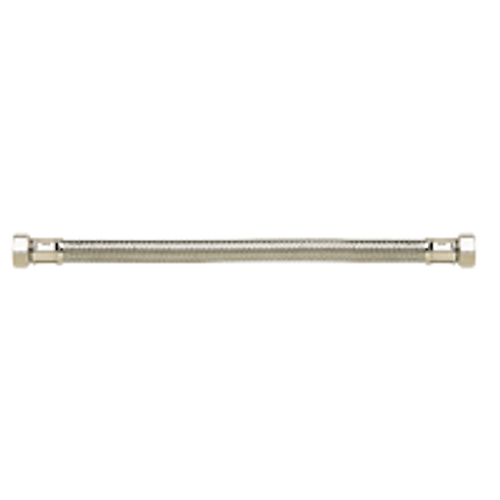

Flexible Tressé Inox Série PLUS - Ø13mm - Femelle/Femelle égale

Flexible tressé inox série plus - ∅13mm - Femelle/femelle égale

Flexible de raccordement constitué d’un tuyau en élastomère, autour duquel est tressée une gaine en acier inoxydable, l’ensemble assurant les fonctions « étanchéité » et « résistance pression ». Raccord laiton. Douille de sertissage en acier inoxydable. Joint intégré sur raccord femelle. DN13

Acier inoxydable|Étanche et résistante



Caractéristique technique :

• Tuyau élastomère : EPDM

• Tresse acier inoxydable : AISI 304

• Raccord femelle laiton brut : CW614 CW617

• Ecrou : laiton nickelé

• Douilles de sertissage : inox AISI 304

• Température de service : 5 à 90°

• Pression maximale : 16 bars

• Plage de PH tolérée : 6 à 8

Mise en oeuvre :

Lors de la mise en oeuvre, il doit impérativement être tenu compte des prescriptions suivantes :

• Toute opération de soudure doit être effectuée à distance suffisante des flexibles (procéder à ces opérations avant montage des flexibles)

• Les flexibles doivent être accessibles. Tout encastrement ou disposition interdisant le remplacement éventuel de l’élément est proscrit

• Les traversées de murs, planchers ou cloisons doivent être réalisées sous fourreaux

• Toute tension ou torsion du flexible est à proscrire

• Aucune charge autre que son poids ne doit être supportée par le flexible

• Tout contact du flexible avec des parties saillantes est interdit (risque d’usure par frottement)

• Respecter le rayon de courbure

Disponible dans les tailles suivantes :

• 15x21 - 300mm

• 15x21 - 500mm

• 15x21 - 700mm

• 15x21 - 1000mm

• 20x27 - 300mm

• 20x27 - 500mm

• 20x27 - 700mm

• 20x27 - 1000mm
