INDEX - Boite de 10 - Pince rapide pour le montage des plaques - Inox A2 30 - 50mm

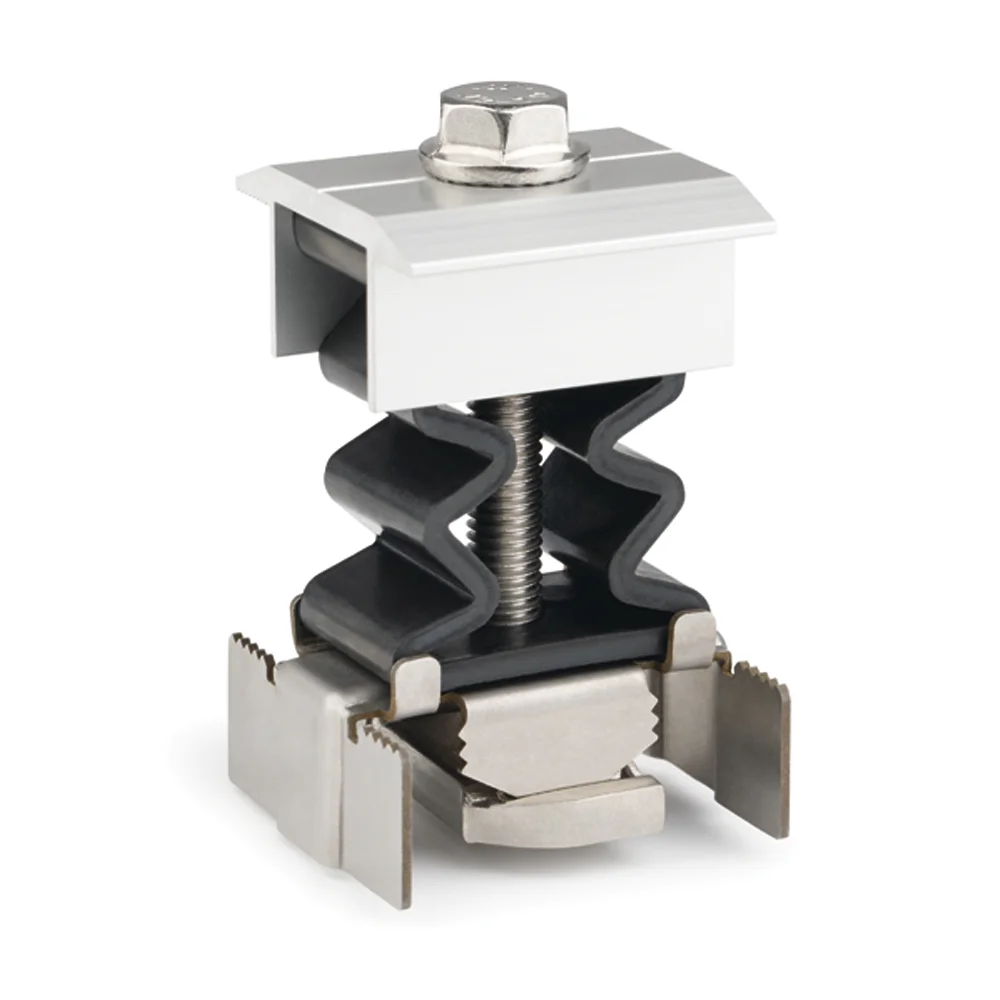

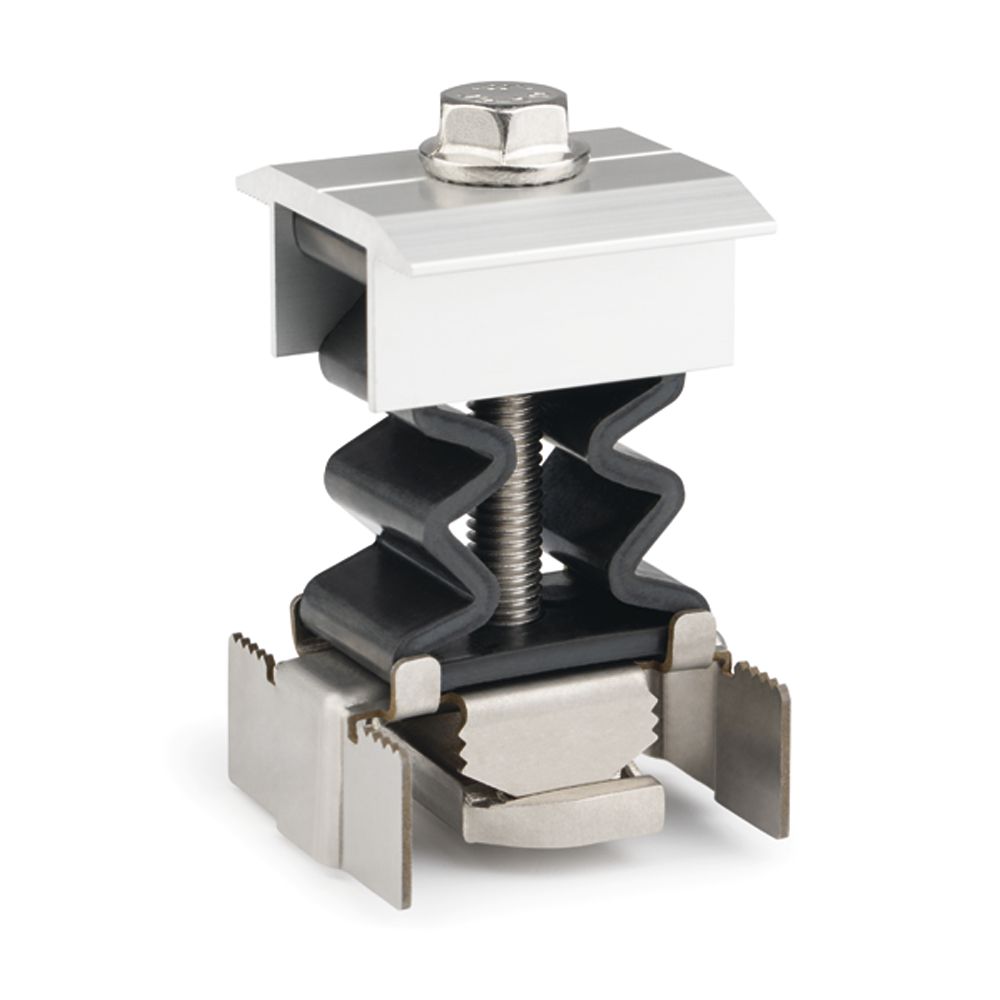

Pince de fixation rapide pour le montage de panneaux solaires. Elle fixe les panneaux par pression et peut être utilisée dans les zones intermédiaires ainsi qu’aux extrémités de l’installation. Elle est réglable et peut être utilisée pour des cadres de panneaux d’une hauteur comprise entre 30 et 50 mm. Le profilé de serrage est en aluminium anodisé, le ressort est en EPDM et l’écrou, la vis et le pont sont en acier inoxydable A2.

Caractéristiques techniques :

• Agrafe complète pour la fixation de panneaux solaires.
• Élément préassemblé.
• Comprend 1 profilé agrafe PGSA26 ( ou PGSN26), extrudé en aluminium EN AW 6005-T6
  et finition anodisée.
• Comprend 1 vis DIN-6921 M8x70 et 1 écrou guide INDEXTRUT M8, tous les deux en acier
  inoxydable A2-70.
• Comprend 1 pont métallique en acier inoxydable AISI-304.
• Comprend 1 ressort de EPDM.
• Pour extérieurs.
• Régulable pour cadres de panneaux solaires d’une hauteur entre 30 et 50mm.
• Zones d’appui sur le profilé agrafe et pont métallique avec surface dentée pour une
  meilleure prise supérieure et inférieure des panneaux.
• S’utilise indistinctement pour la fixation de panneaux aussi bien sur des zones
  intermédiaires que sur les zones des extrémités.
• Design spécifique pour l’emboîtement des calibres-cadre lorsque monté aux extrémités.
• Crée une séparation entre les panneaux de 26mm.
• Renforce, grâce au pont métallique, la zone d’assemblage face aux forces
  d’arrachement.
• Facilite la dérivation électrique entre les panneaux solaires et la structure de support à
  travers le pont métallique et ses zones de contact dentées. Fonction de mise à la terre.
• Montage rapide et intuitif qui facilite les tâches de montage et de maintenance.
• Positionnement rapide et stable sur le rail qui facilite le réglage durant l’installation des
  panneaux grâce à l’étirement du ressort de EPDM.
• Fixation fiable grâce aux onglets centraux inférieurs du pont métallique qui empêchent
  tout positionnement incorrect de l’écrou guide.
• Disponible en noir

Applications :

S’utilise comme élément de fixation pour panneaux solaires. Fixe les
panneaux solaires à travers la pression exercée sur le côté supérieur du cadre
par le profilé agrafe et, sur le côté inférieur du cadre par le pont métallique.
Ces deux éléments sont compris dans le kit.

Peut être monté sur le GP-XS et GP-VD “rail solaire perforé INDEXTRUT.
Atlantis C4-M” ou sur tout autre profilé d’aluminium appartenant à la gamme
solaire, PSA-A “profilé à ailettes en aluminium”, PSA-AV “ profilé solaire
d’aluminium à ailettes pour fixation directe dans la noue ”, PSE-A ou PSE-C
“profilé d´aluminium pour fixation assemblée” indistinctement.

La pression est due à la pré-tension de la vis sur l’écrou guide, le couple
maximal de serrage recommandé est de 14Nm.

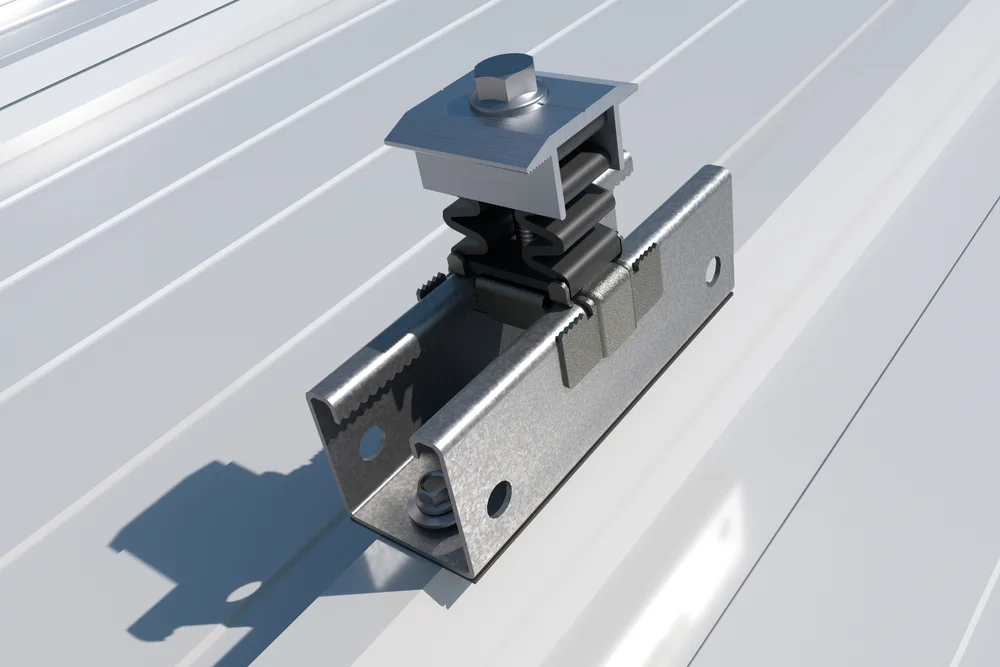

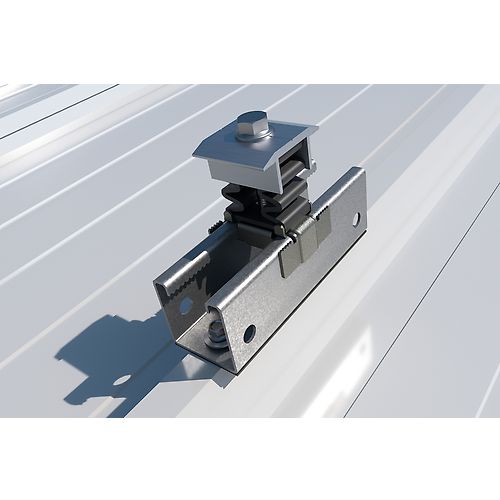

Exemples d'application :
