INDEX - Boite de 20 - Pince à profil pour le montage des plaques - Aluminium 26mm

Profilé de serrage pour la fixation de panneaux solaires. Permet de fixer les panneaux sur des rails ou des profilés perforés à l’aide d’une vis DIN-6921 et d’un écrou rapide INDEXTRUT. Il peut être utilisé pour fixer les panneaux dans les zones intermédiaires ou aux extrémités de l’installation. Il est fabriqué en aluminium anodisé.

Caractéristiques techniques :

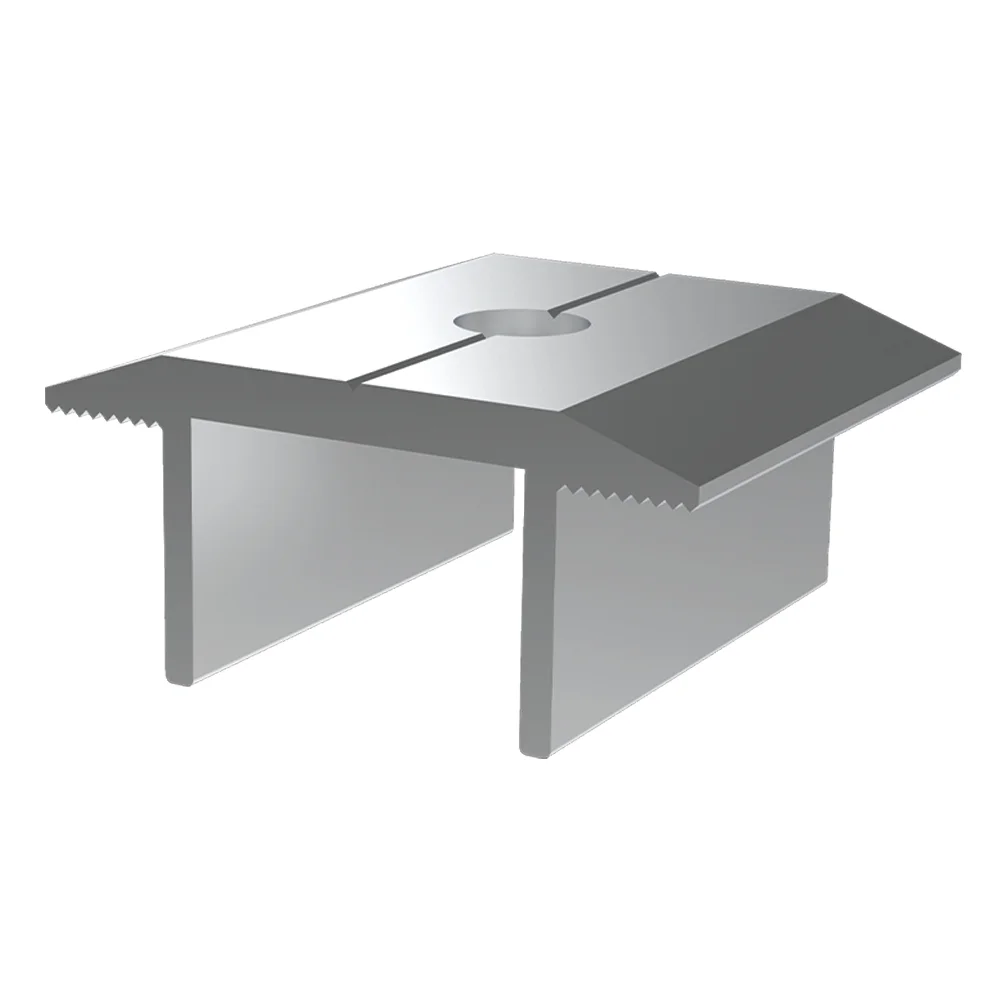

• Profilé agrafe pour la fixation de panneaux solaires.
• Extrudé en aluminium EN AW 6005-T6 avec finition anodisée.
• Pour extérieurs.
• Zones d’appui avec surface dentée pour une meilleure prise.
• Conçue pour travailler avec visserie de M8.
• S’utilise pour fixer des panneaux aussi bien sur des zones intermédiaires
  que sur des zones extrêmes.
• Design spécifique pour cloisons verticales et pour lui assembler des
  calibres cadre lorsque l’installation se fait en extrême du rail guide.
• Crée une séparation entre les panneaux de 26mm.
• Disponible en noir

Applications :

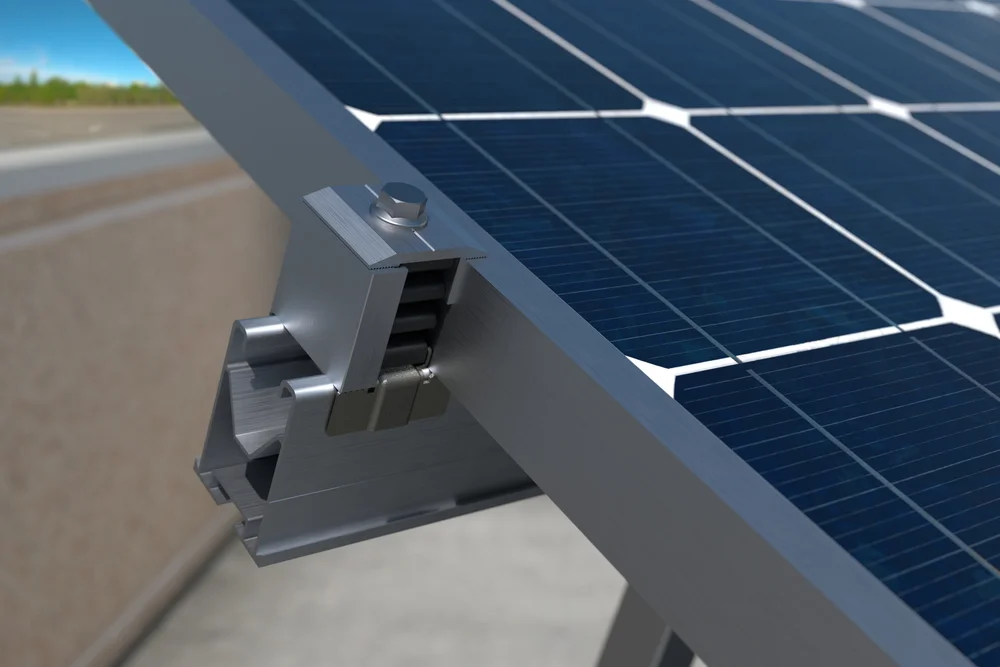

S’utilise comme élément de fixation pour panneaux solaires. Fixe les
panneaux solaires à travers la pression exercée sur leurs cadres, et utilise
comme complément de montage une vis DIN-6921 de M8x70 référence
6921I08070 “vis DIN-6921. Vis à tête hexagonale à embase crantée 8.8.
Acier inoxydable A2” et un TURXA208 “Ecrou rapide INDEXTRUT. Acier
inoxydable A2”.

L’écrou de fixation rapide TURXA208 “écrou rapide INDEXTRUT. Acier
inoxydable A2” peut être monté sur le guide perforé INDEXTRUT solaire GPXS “rail solaire perforé INDEXTRUT. Atlantis C4-M” ou GP-VD “ Rail solaire
perforé INDEXTRUT pour la fixation dans une vallée discontinue” sur tout
autre profilé d’aluminium appartenant à la gamme solaire, PSA-A “profilé à
ailettes en aluminium”, PSA-AV “profilé solaire d’aluminium à ailettes pour
fixation directe dans la noue ”, PSE-A “profilé d´aluminium pour fixation
assemblée” ou PSE-C “profilé d´aluminium pour fixation assemblée latéral”
indistinctement.

La pression provient de la pré-tension de la vis sur l’écrou TURXA208, le
couple maximal de serrage recommandé est de 14Nm.

Lorsque le montage se fait pour fixer des panneaux en extrémité de rail, il
est nécessaire de le complémenter avec une GM-A (ou GM-N) “jauge
d´aluminium pour cadre”, la dimension du calibre doit être égale à la
hauteur du cadre des panneaux solaires.
