Description
Couper le tube à l’aide d’un coupe-tube (lame de scie à proscrire) de façon à obtenir une coupe d’équerre
Enfiler la bague coulissante de sertissage sur le tube et la positionner à l’arrière de la coupe d’au moins deux fois sa cote
Pour les raccords à écrou tournant, monter l’écrou de raccordement sur l’insert devant pénétrer dans le tube
A l’aide de la pince à glissement, procéder à l’évasement du tube afin d’augmenter sensiblement le diamètre intérieur de ce dernier
Enfoncer l’insert à l’intérieur jusqu’à faire disparaître la dernière cannelure. Rapprocher manuellement la bague au plus près du raccord
Prendre l’outil et l’équiper des demi-coquilles calibrées au diamètre du tube
Par action de la poignée, effectuer le sertissage en faisant glisser la bague jusqu’à la butée. Désengager l’outil par déverrouillage de la crémaillère pour libérer le raccordement ainsi effectué
∅12
∅16
∅20
∅25
∅32
- 1024 ? (activeTab = 'specifications') : (activeTab === 'specifications' ? activeTab = null : activeTab = 'specifications')"
>
Caractéristiques techniques
- Code EAN 3519610018062 | 3519610018079 | 3519610018130 | 3519610022465
- Référence T12 | T16 | T20 | T25
- Type de produit Raccord PER à glissement
- Poids (Kg) 0.11 | 0.116 | 0.119 | 0.217
- 1024 ? (activeTab = 'attachments') : (activeTab === 'attachments' ? activeTab = null : activeTab = 'attachments')"
>
Documents techniques (1)
- 1024 ? (activeTab = 'similar-products') : (activeTab === 'similar-products' ? activeTab = null : activeTab = 'similar-products')"
>
Produits similaires
-
PB TUB
()
Manchon PER à glissement - égal
-
PB TUB
Té PER à glissement - Mâle
-
PB TUB
()
Coude PER à glissement
-
-
-
-
PB TUB
()
Té PER à glissement - inégal
-
-
-
PB TUB
Té PER à glissement - Mâle
- 1024 ? (activeTab = 'ratings') : (activeTab === 'ratings' ? activeTab = null : activeTab = 'ratings')"
>
Avis clients
-
anonymous
Publié le 18/09/2022
5/5
Bien
-
anonymous
Publié le 08/03/2022
5/5
"Bon prix"

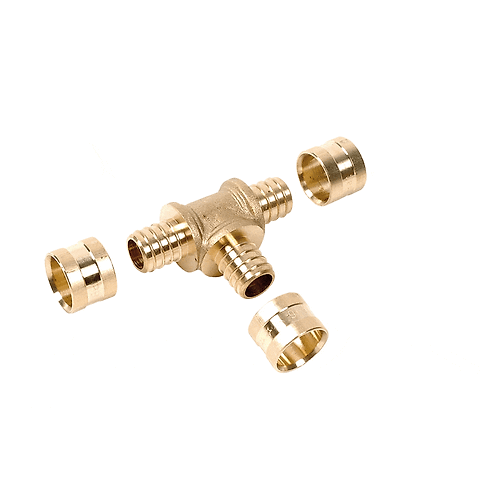

Té PER à glissement - égal
Raccords métalliques à glissement en laiton, pour tubes en matériaux de synthèse en PEX ou PB.
Ces raccord ont la certification NF 545 : La certification NF atteste de la qualité des composantes d’un réseau de distribution d’eau chaude et froide sanitaire. Elle garantit également l’interopérabilité entre les tubes et raccord certifiés NF. Cette certification NF garantit la qualité et la performance à long terme de vos produits. Elle atteste de leur compatibilité dimensionnelle, leur aptitude à l’usage et leur durabilité conformément aux normes européennes et internationales en vigueur : respectivement EN ISO 21003, EN ISO 15875, EN ISO 15876.
Caractéristique technique :
Dimensions : 12x1,1 - 16x1,5 - 20x1,9 et 25x2,3 (tubes de série S=5 selon ISO 4065)
Norme/Certification : NF 545
Matière : Laiton
Mise en place :
La réalisation des assemblages ne doit s’effectuer qu’avec l’aide d’une pince manuelle PINS. Le montage des raccords ne peut être effectué que sur une partie de tube rectiligne ; il est donc nécessaire de redresser le tube avant d'effectuer l’opération de montage et de sertissage du raccord qui est réalisée de la façon suivante :
Disponible dans les tailles suivantes :
2 avis
Note moyenne 5.00/5
