Coude PER à sertir

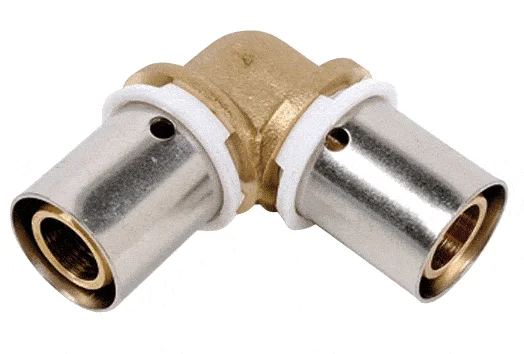

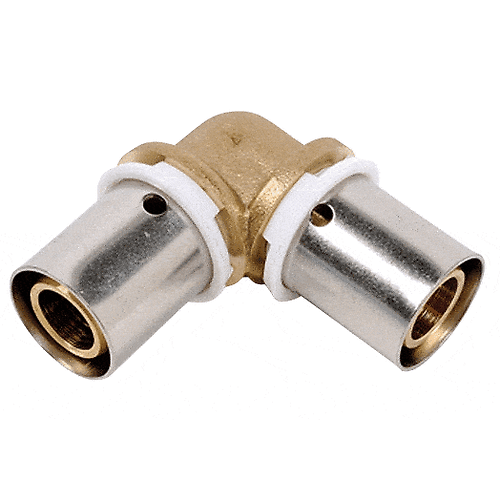

Coude PER à sertir droit

Raccords métalliques à sertir type radial en laiton, pour tubes en matériaux de synthèse en PEX ou PB.

Ces raccord ont la certification NF 545 : La certification NF atteste de la qualité des composantes d’un réseau de distribution d’eau chaude et froide sanitaire. Elle garantit également l’interopérabilité entre les tubes et raccord certifiés NF. Cette certification NF garantit la qualité et la performance à long terme de vos produits. Elle atteste de leur compatibilité dimensionnelle, leur aptitude à l’usage et leur durabilité conformément aux normes européennes et internationales en vigueur : respectivement EN ISO 21003, EN ISO 15875, EN ISO 15876.

Caractéristique technique :

Dimensions : 12x1,1 – 16x1,5 – 20x1,9 et 25x2,3 (tubes de série S=5 selon ISO 4065)

Norme/Certification : NF 45

Matière : Laiton

Mise en place :

Le montage des raccords ne peut être effectué que sur une partie de tube rectiligne ; il est donc nécessaire de redresser le tube avant d’effectuer l’opération de montage et de sertissage du raccord. La coupure du tube doit s’effectuer à l’aide d’un coupe-tube (lame de scie à proscrire) de façon à obtenir une coupe d’équerre. Les assemblages doivent être réalisés comme suit :

1. Couper le tube de façon propre et perpendiculaire avec un coupe-tubes,

2. Vérifier que le jeu de matrices corresponde bien au diamètre du tube à sertir (DN gravé sur les matrices)

3. Monter la douille sur le tube et introduire l’insert à fond dans le tube,

4. Placer l’ensemble à sertir dans la tête de l’outil et refermer la tête,

5. Procéder aux opérations de sertissage

Les opérations de sertissage doivent être réalisées à l'aide d' outillages spécifiques. Les sertisseuses PINK2, PINPFL et PINMR sont validées pour la réalisation de l’assemblage. Empreinte de sertissage Rfz..

Disponible dans les tailles suivantes :

• ∅12

• ∅16

• ∅20

• ∅25
