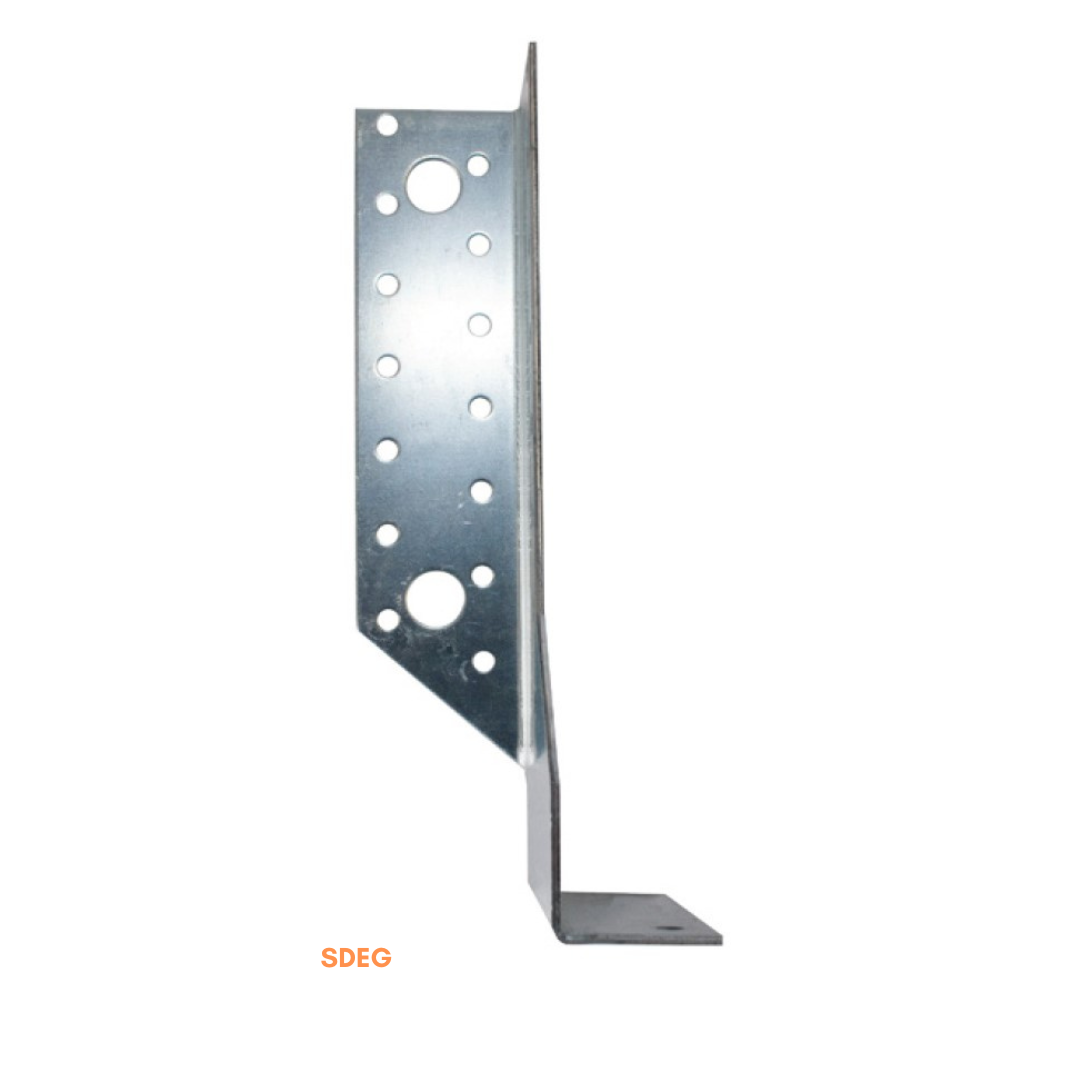

SIMPSON - Sabot deux éléments SDE 60x188mm - ep 2mm - Gauche
Référence produit : SDEG440/30
3 avis
Référence produit : SDEG440/30
Ajouter aux favoris
SIMPSON - Sabot deux éléments SDE 60x188mm - ep 2mm - Gauche
Référence produit : SDEG440/30
3 avis
Points forts
-
Marquage CE
-
Classe service 2
-
ETA
-
Bois
-
Acier électrozingué 20µm
Entreprise 100% française
Membre du réseau France Materiaux
Livraison 24H
Sur les produits en stock
Service client qualifié sur Bordeaux
Contactez-nous au 05 35 54 27 60
Sabot deux éléments (Droite et Gauche) SDE Simpson
Les sabots deux éléments SDE permettent de s‘adapter à des sections de bois dont la largeur est comprise entre 60 et 160 mm. La mise en œuvre des pointes dans la base du sabot est impérative pour assurer un bon assemblage.
Caractéristiques :
- Matières : Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Grande souplesse d'utilisation en neuf comme en rénovation
- Support : Porteur : bois, béton, acier... | Porté : bois massif, bois composite... Solives, Reprise d'assemblages existants...
Guide de mise en œuvre Sabot SDE :
- Sur bois : Pointes CNA Ø 4.0 x 50 mm | Tirefonds et boulons Ø 10 ou Ø 12mm
- Support béton : Cheville mécanique : goujon WA M12-104/5 | Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
- Support maçonnerie creuse (reprise de charges des ancrages à vérifier) : Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH 20x130
Installation sur bois :
- Tracer l’emplacement de la poutre portée sur le porteur,
- Présenter le sabot et préfixer les ailes de chaque côté,
- Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
- Finaliser la fixation sur chaque aile,
- Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
- Référence SDEG440/30
- Code EAN 3523140217734
- Type de produit Sabot de charpente
- Marque Simpson
- Epaisseur 2 mm
- Dimension A (mm) 60
- Dimension B (mm) 188
- Dimension C (mm) 84
- Dimension D (mm) 41.5
- Dimension F (mm) 86
- Dimension t (mm) 2
- Hauteur (mm) 190
- Largeur (mm) 30
- Profondeur (mm) 84
- Poids 0.29
- Matière Acier Zn
- Conditionnement 1 pièce
- Référence interne jkpl2jku
