INDEX - Boite de 25 - Tige filetée pour l'installation d'ancrage chimique - Inox A2

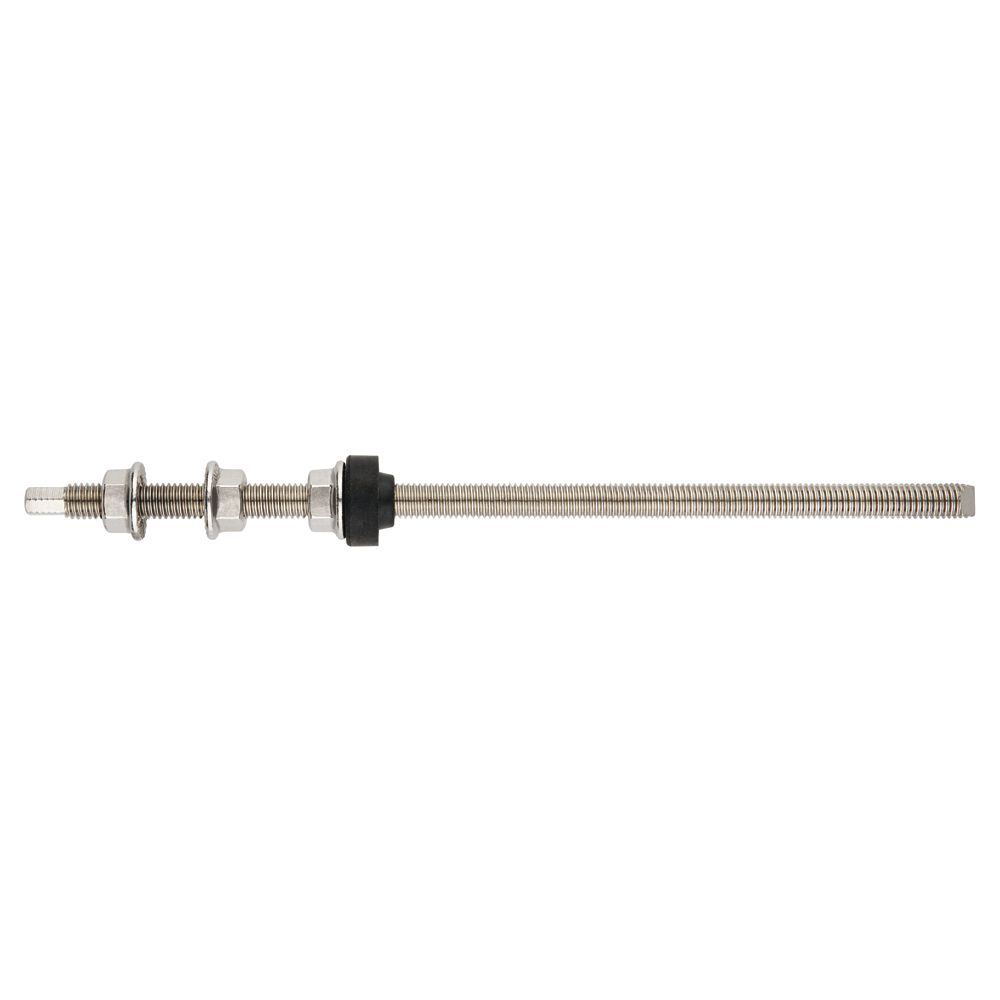

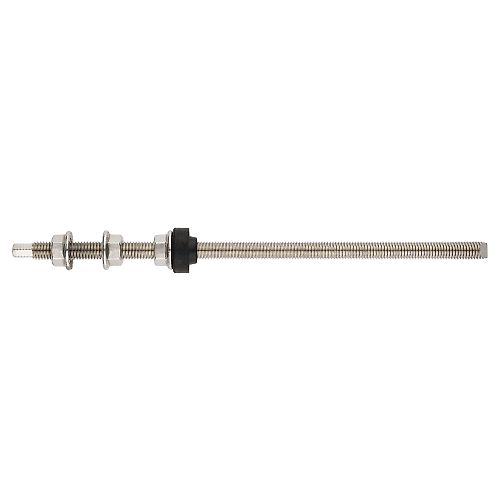

Tige filetée métrique, conçue pour fixer les structures de panneaux solaires aux sous-structures sous le toit au moyen d’ancrages chimiques. Elle possède une extrémité hexagonale pour l’installation d’un tournevis et incorpore 3 écrous filetés DIN-6923. Il comprend 1 rondelle en EPDM, qui garantit l’étanchéité. Son extrémité à 90º est conçue pour améliorer le mélange du bouchon chimique. La tige et les écrous sont en acier inoxydable A2.

Caractéristiques techniques :

• Comprend 1 tige filetée pour cheville chimique en acier inoxydable
  A2-70.
• Comprend 3 écrous DIN-6923 striés en acier inoxydable A2-70.
• Comprend 1 rondelle d’étanchéité ARS-S de EPDM.
• Pour extérieurs
• Extrémité hexagonale pour serrage au tournevis.
• Pointe 90° qui favorise le mélange de la cheville chimique
• Filetage métrique.
• Garantit l’étanchéité sur toiture par le biais de l’union ARS-S.
• Effectue la fixation sous toiture à la sous-structure par le biais de la
  cheville chimique.
• Apte pour matériaux creux en utilisant le tamis MO-TL.

Applications :

Dans le système coplanaire assemblé d’aluminium, pour montage de
panneaux solaires, il s’utilise comme élément de fixation à une sousstructure sous toiture. Pour le montage du PSE-A “profilé d´aluminium
pour fixation assemblée”, sur chaque vis de double filetage, on utilise les
compléments suivants : une unité de PMO1012 “plaque pour vis à double
filetage. Acier inoxydable A2”, et une unité de KFSFIM08 “connecteur
transversal pour fixation inférieure. Acier inoxydable A2”.

Dans le système coplanaire assemblé latéral d’aluminium, pour
montage de panneaux solaires, il s’utilise comme élément de fixation à
une sous-structure sous toiture. Pour le montage du PSE-C “profilé
d´aluminium pour fixation assemblée latéral”, sur chaque vis de double
filetage, on utilise les compléments suivants : une unité de PMOL1012
“plaque en L pour vis à double filetage. Acier inoxydable A2”, et une unité
de KFSFIM08 “connecteur transversal pour fixation inférieure. Acier
inoxydable A2”.

Dans le système coplanaire d’acier Atlantis, pour montage de panneaux
solaires, il s’utilise comme élément de fixation à une sous-structure sous
toiture. Pour le montage du GP-XS “rail solaire perforé INDEXTRUT.
Atlantis C4-M”, sur chaque vis de double filetage on utilise les
compléments suivants : une unité de PMO1012 “plaque pour vis à double
filetage. Acier inoxydable A2”, et une unité de D603I08016 “vis DIN-603.
Tête ronde et cou carré. Acier inoxydable A2” et une unité de D6923IM08
“écrou hexagonal à embase crantée. DIN-6923. Acier inoxydable A2”,
tous les deux avec finition en acier inoxydable A2-70.

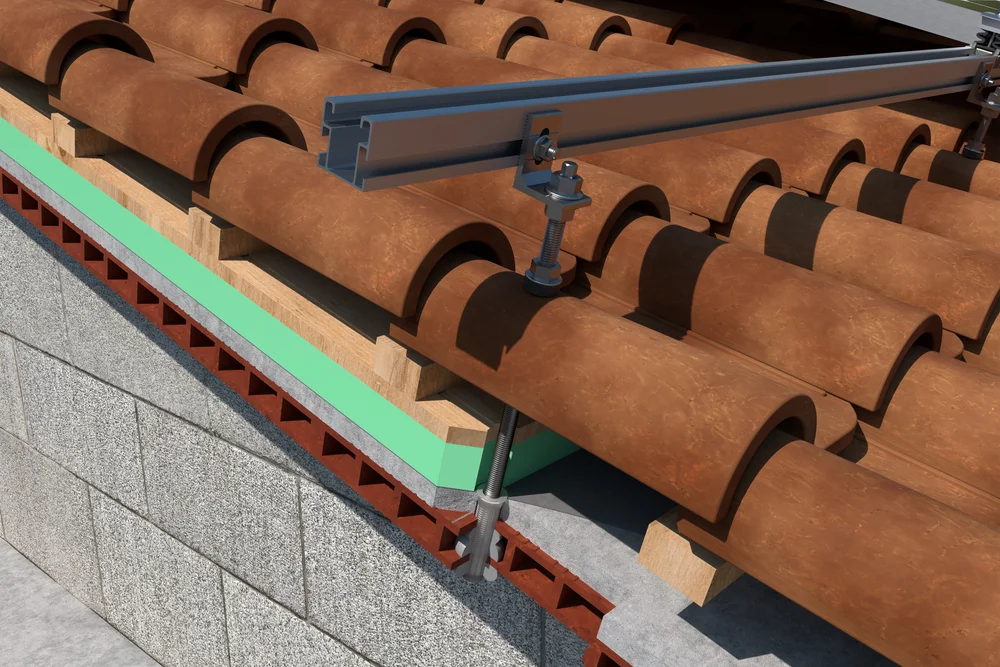

Exemples d'application :
