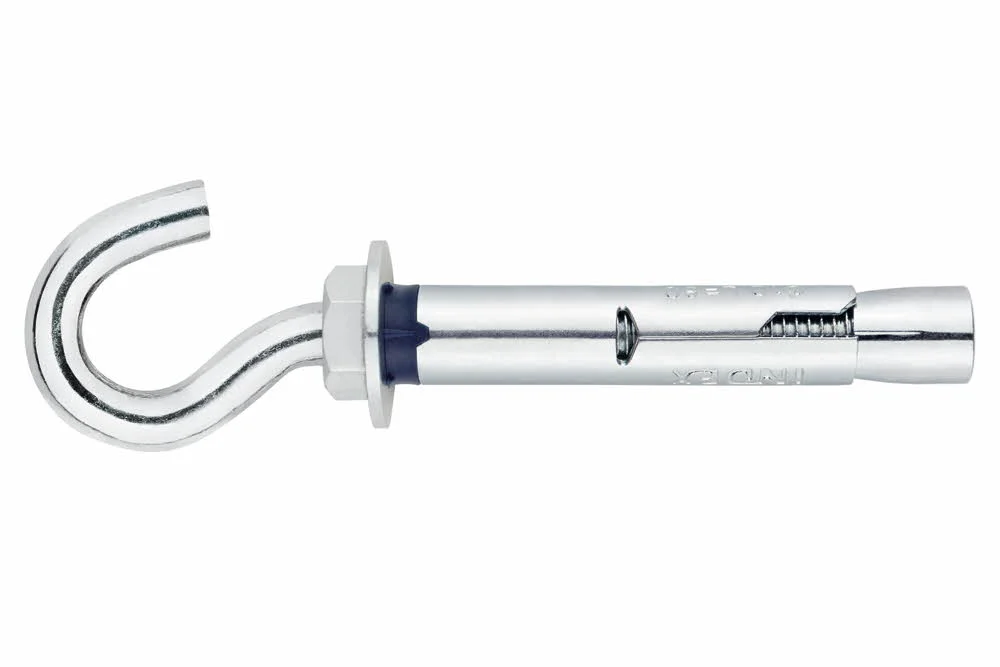

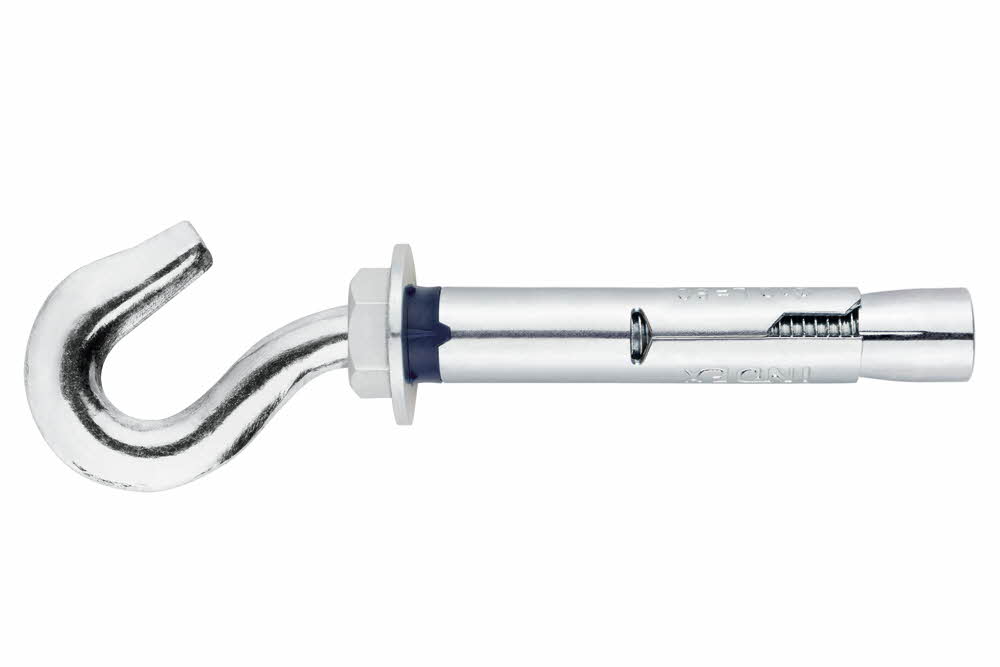

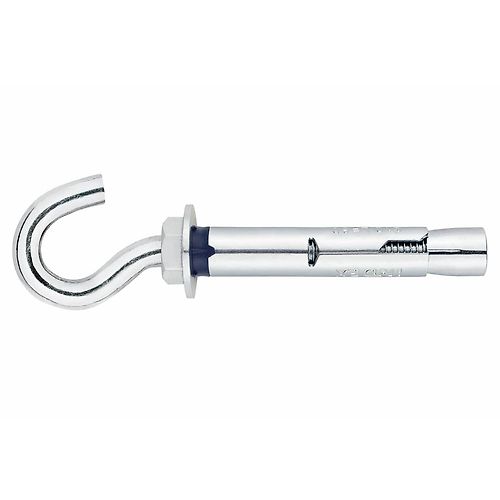

INDEX - Cheville anti-rotation pour charges moyennes - Crochet

Caractéristiques techniques :

• Chevilles métalliques avec principe de fonctionnement par expansion et installation par couple de serrage contrôlé.
• Utilisation pour charges lourdes.
• Filetage mâle.
• Homologué conforme pour des emplois structuraux dans le béton non fissuré.
• Facilité d’emploi.
• Éléments anti-rotation incorporés dans l’insert, la douille et le cône.
• Installation à travers le perçage de l'élément à fixer.
• Approprié pour charges statiques ou quasi-statiques.
• Version en acier zingué et en acier inoxydable nuance A2.
• Longueurs et métriques diverses, flexibilité pour le montage.

Applications :

• Fixations structurelles dans le béton non fissuré.
• Fixation d’enseignes, étagères, panneaux, portails, garde-corps, stores, poteaux de clôtures.
• Mobilier urbain, fauteuils de cinéma, de théâtre ou gradins de stades.

Installation dans le béton :

1. PERCER

Vérifier que le béton est bien compact et sans pores significatifs. Supporte des trous secs, humides ou inondés. Perçage en mode percussion ou marteau. Percer au diamètre et à la profondeur spécifiée.

2. SOUFFLER ET NETTOYER

Nettoyer le trou des restes de poussière et des fragments causés par le perçage comme indiqué sur le graphique. Utiliser une pompe soufflante et un écouvillon.

3. INSTALLER

Insérer la cheville jusqu'à ce que la tête reste à ras de la superficie du matériau à fixer. Si nécessaire, utiliser un marteau. L’installation doit se faire à travers le matériau à fixer.

4. APPLIQUER LE COUPLE DE SERRAGE

Appliquer le couple de serrage nominal spécifié dans le tableau des données d’installation.. Utiliser une clé dynamométrique pour une correcte installation.

Caractéristiques techniques Caractéristiques techniques

• Type de produit Cheville béton
• Matière Acier Zn
