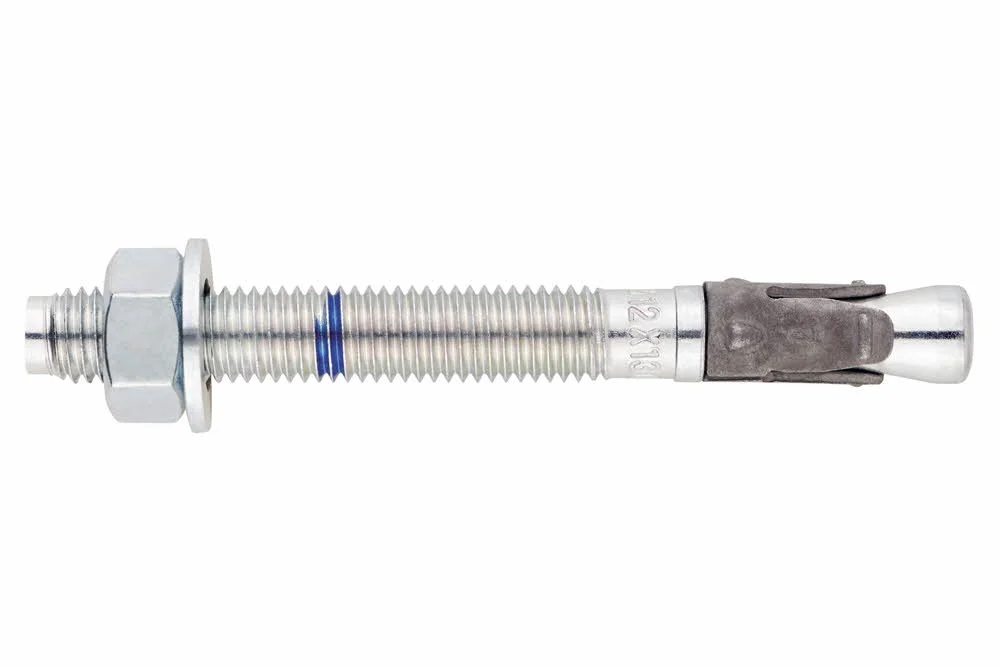

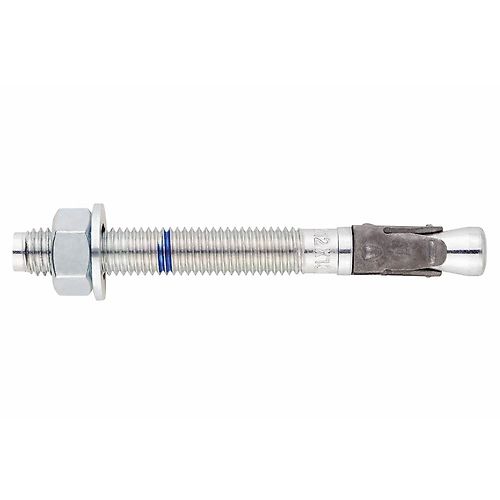

Goujon d'ancrage mâle charges lourdes - Zinguée - ATE option 1

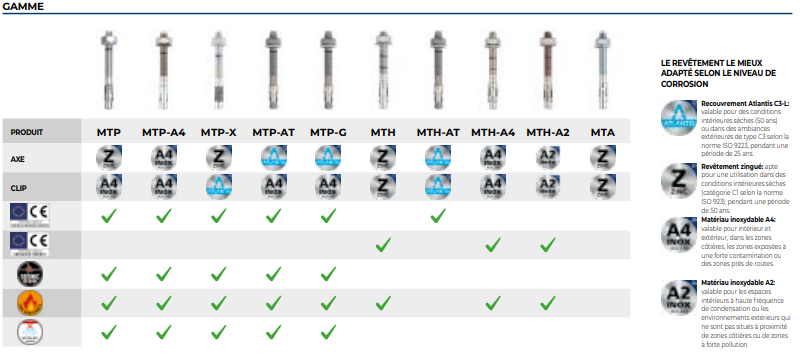

Les ancrages mâles MT d’INDEX® sont une solution professionnelle et efficace pour l’installation d’éléments en garantissant de hautes performances dans le béton fissuré et non fissuré. Disponible dans une large gamme qui comprend, entre autres, des ancrages avec l’homologation européenne ETA 12/0397 pour une utilisation dans le béton fissuré et non fissuré, ainsi que l’homologation sismique C1&C2 pour la résistance au feu, et l’homologation européenne ETA 05/0242 pour une utilisation dans béton non fissuré. Convient pour une installation dans des applications intérieures et extérieures grâce aux options de revêtement (ATLANTIS C3-L et zingué) et aux matériaux disponibles (inoxydable A2, inoxydable A4 et acier).

Dimensions : M8x50 à M20x200.

Plage de charge de calcul : De 5,6 à 32,8 kN (non fissuré).
De 3,9 à 23,0 kN (fissuré).

Matériau de base : Béton de qualité C20/25 à C50/60 fissuré ou
non fissuré.

Homologations :

• Option 1 (béton fissuré et non fissuré).
• Résistance au feu R30-120
• Sismique C1: M8÷M20
• Sismique C2: M10, M12 et M20

Caractéristiques et avantages :

• Facile à installer.
• Emploi sur béton fissuré et non fissuré.
• Apte pour charges moyennes et élevées.

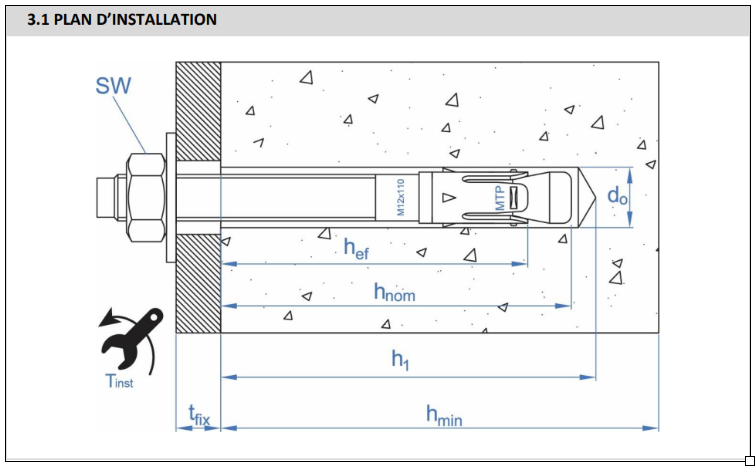

• Installation préalable, ou directement à travers
  le trou de l’épaisseur à fixer.
• Différentes longueurs et diamètres: flexibilité
  pour le montage.
• Pour charges statiques ou quasi-statiques.
• Marque de longueur sur la partie supérieure de
  la tige ce qui facilite l’inspection et le contrôle
  de qualité.

Matériaux :

• Tige: Acier au carbone, zingué ≥ 5 μm.
• Rondelle: DIN 125 ou DIN 9021, zinguée ≥ 5 μm.
• Écrou: DIN 934, zingué ≥ 5 μm.
• Bague: Acier au carbone, shérardisé ≥ 40 μm.

RÉSISTANCES RECOMMANDÉES À TRACTION DANS BÉTON NON FISSURÉ [kg]

Applications :

• Plaques d’ancrage.
• Structures métalliques.
• Ponts.
• Mobilier urbain.
• Garde-corps.
• Caténaires.
• Ascenseurs.
• Supports de tuyauteries.
