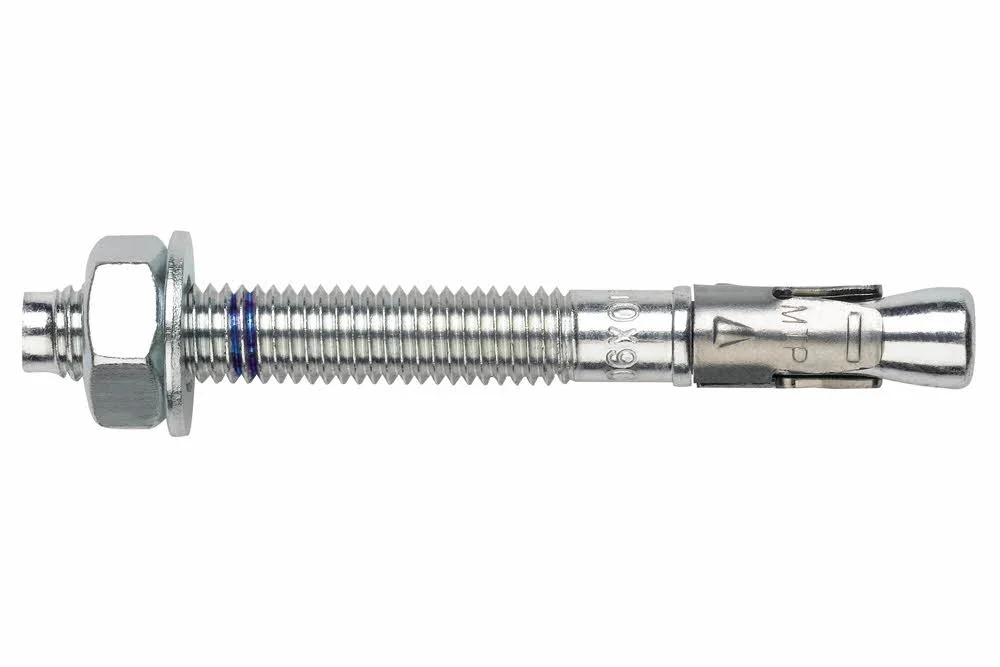

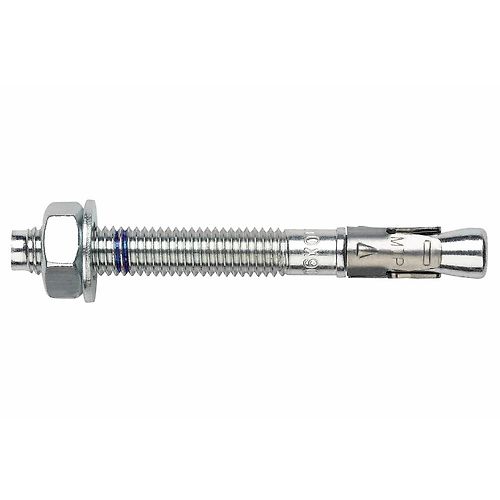

Goujon d'ancrage mâle - Charges lourdes pour béton fissuré et non fissuré Homologué ATE Option 1

Les ancrages mâles MT d’INDEX® sont une solution professionnelle et efficace pour l’installation d’éléments en garantissant de hautes performances dans le béton fissuré et non fissuré. Disponible dans une large gamme qui comprend, entre autres, des ancrages avec l’homologation européenne ETA 12/0397 pour une utilisation dans le béton fissuré et non fissuré, ainsi que l’homologation sismique C1&C2 pour la résistance au feu, et l’homologation européenne ETA 05/0242 pour une utilisation dans béton non fissuré. Convient pour une installation dans des applications intérieures et extérieures grâce aux options de revêtement (ATLANTIS C3-L et zingué) et aux matériaux disponibles (inoxydable A2, inoxydable A4 et acier).

Dimensions : M8x50 à M24x235.

Plage de charge de calcul : De 5,0 à 30,6 kN (non fissuré). De 2,8 à 19,4 kN (fissuré).

Matériaux de base : Béton de qualité C20/25 à C50/60 fissuré ou non fissuré.

Homologations :

• Option 1 (béton fissuré ou non fissuré).
• Résistance au feu R30-120
• Sismique C1 M10÷M16
• Sismique C2 M12÷M16

Caractéristiques et avantages :

• Facile à installer.
• Emploi sur béton fissuré ou non fissuré.
• Apte pour charges moyennes-élevées.
• Installation préalable ou bien à travers le trou de l’épaisseur à fixer.
• Différentes longueurs et diamètres: flexibilité pour le montage.
• Pour des charges statiques ou quasi-statiques.
• Disponible sur INDEXcal.

Matériaux :

• Tige: Acier estampé à froid zingué ≥ 5 μm.
• Rondelle: DIN 125 ou DIN 9021, zingué ≥ 5 μm.
• Écrou: DIN 934, zingué ≥ 5 μm.
• Bague: Acier inoxidable A4.

Applications :

• Plaques d’ancrage.
• Structures métalliques.
• Ponts.
• Mobilier urbain.
• Garde-corps.
• Caténaires.
• Ascenseurs.
• Supports de tuyauteries
