Goujon d'ancrage mâle charges lourdes pour béton fissuré et non fissuré Homologué ATE Option 1

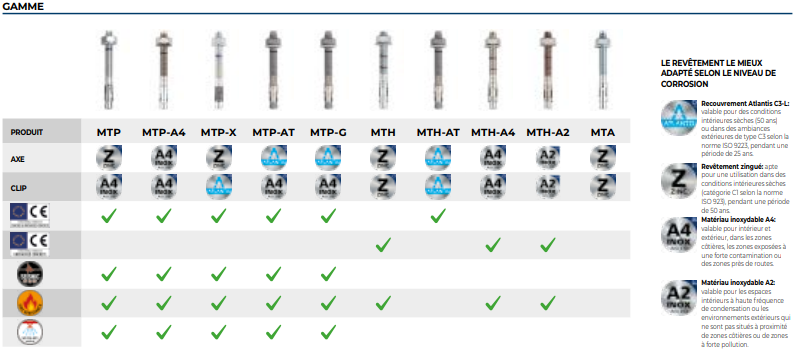

Les ancrages mâles MT d’INDEX® sont une solution professionnelle et efficace pour l’installation d’éléments en garantissant de hautes performances dans le béton fissuré et non fissuré. Disponible dans une large gamme qui comprend, entre autres, des ancrages avec l’homologation européenne ETA 12/0397 pour une utilisation dans le béton fissuré et non fissuré, ainsi que l’homologation sismique C1&C2 pour la résistance au feu, et l’homologation européenne ETA 05/0242 pour une utilisation dans béton non fissuré. Convient pour une installation dans des applications intérieures et extérieures grâce aux options de revêtement (ATLANTIS C3-L et zingué) et aux matériaux disponibles (inoxydable A2, inoxydable A4 et acier).

Dimensions : M8x75 à M20x285.

Plage de charge de calcul : De 8,00 à 27,33 kN (non fissuré). De 5,67 à 19,13 kN (fissuré).

Matériau de base : Béton qualité C20/25 à C50/60 fissuré ou non fissuré.

Homologations :

• Option 1 (béton fissuré).
• Résistance au feu R30-120.
• Certificate VdS CEA 4001.

Caractéristiques et avantages :

• Facile à installer.
• Emploi sur béton fissuré et non fissuré.

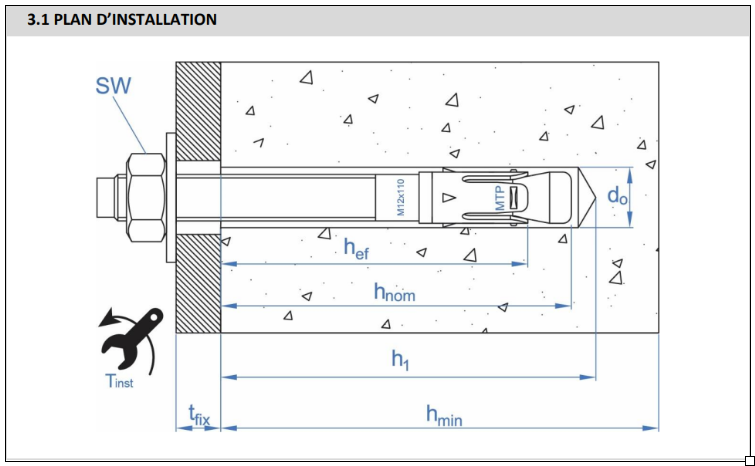

• Installation préalable, ou directement à travers le trou de l’épaisseur à fixer.
• Différentes longueurs et diamètres: flexibilité pour le montage.
• Pour charges statiques ou quasi-statiques.
• Fonctionnement par friction installation par couple contrôlé.
• Apte pour charges lourdes.
• Approuvé pour sa résistance au feu RF30 à RF120.
• Acier inoxydable A4 (AISI 316).

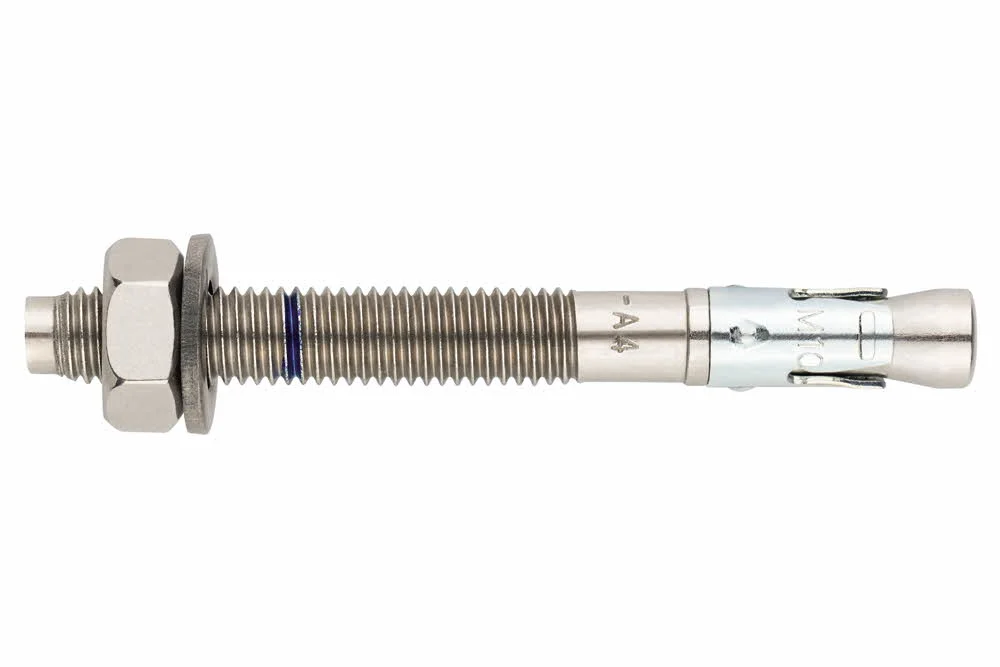

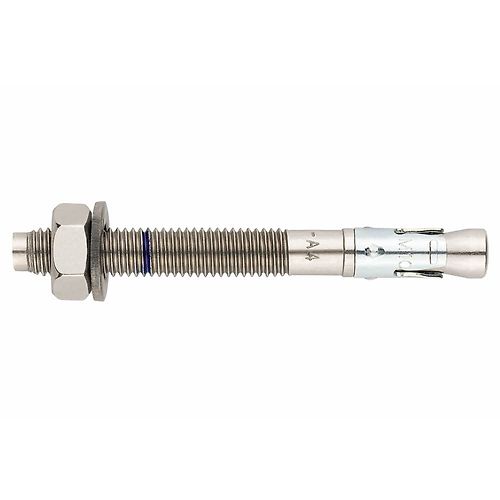

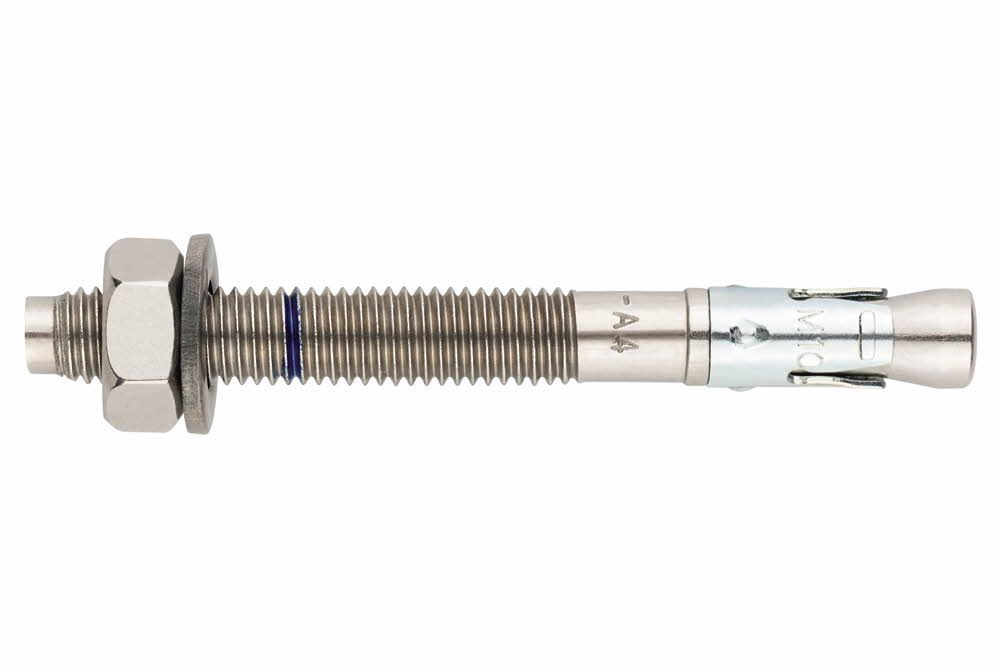

Matériaux :

• Tige: Acier inoxydable A4.
• Rondelle: DIN 125, Acier inoxydable A4.
• Écrou: DIN 934, Acier inoxydable A4.
• Bague: Acier inoxydable A4.

RÉSISTANCES RECOMMANDÉES À TRACTION DANS BÉTON NON FISUSURÉ [kg] :

Applications :

• Fixations structurelles sur béton fissuré et non fissuré y compris ambiances industrielles et marines.
• Garde-corps.
• Fixation de poutres d’acier, supports guides perforés, machines, chaudières, panneaux de signalisation, gradins, sous-structures de façades, etc.
• Fixations de structures en bois sur béton.
