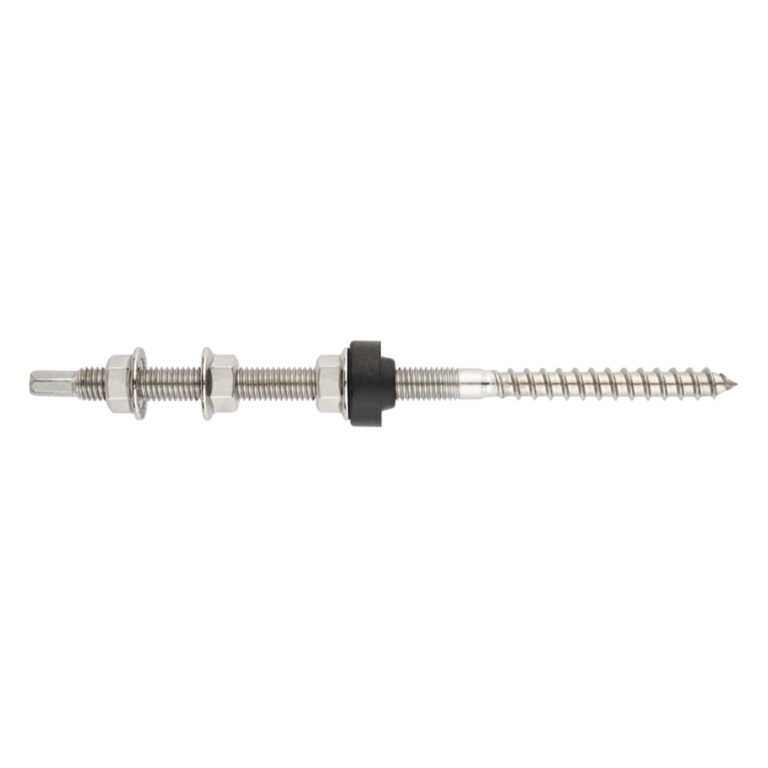

Vis à double filetage pour la fixation des structures de panneaux solaires aux sous-structures en bois sous la toiture. Son extrémité hexagonale permet de l’installer à l’aide d’un tournevis. Elle comprend 3 écrous filetés DIN-6923 et une rondelle EPDM pour garantir l’étanchéité. La vis et les écrous sont en acier inoxydable A2.

Caractéristiques techniques :

• Comprend 1 vis à bois double filetage en acier inoxydable A2-70.
• Comprend 3 écrous DIN-6923 striés en acier inoxydable A2-70.
• Comprend 1 rondelle d’étanchéité ARS-S de EPDM.
• Pour extérieurs
• Extrémité hexagonale pour serrage au tournevis.
• Auto-fileteuse à la pointe selon DIN-571 type C.
• Garantit l’étanchéité sur toiture par le biais de l’union ARS-S.
• Effectue la fixation sous toiture à la sous-structure de bois.
• Apte pour cheville chimique.

Applications :

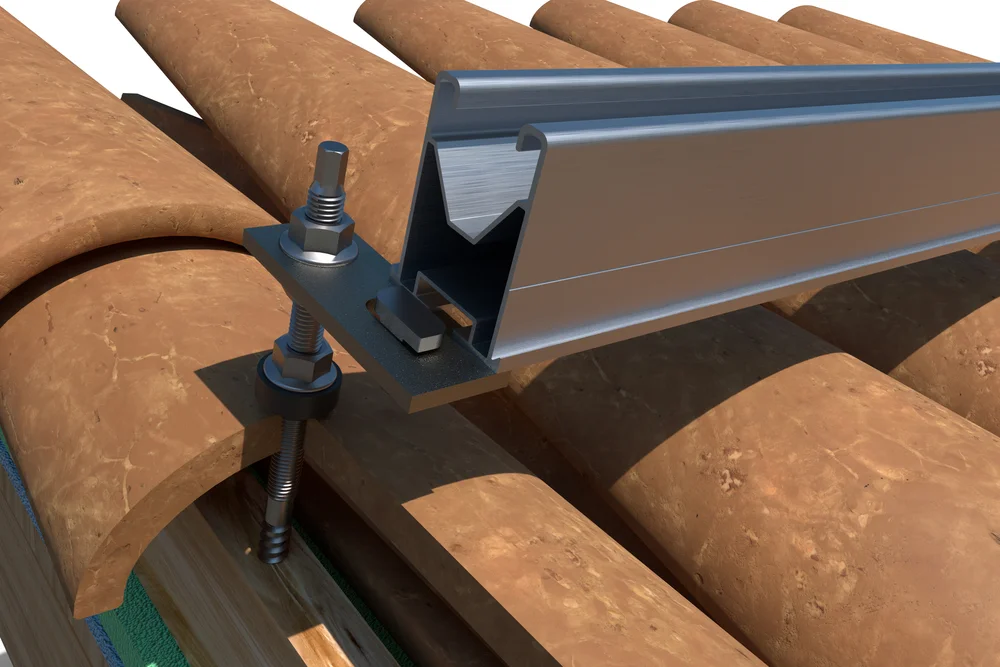

Dans le système coplanaire assemblé d’aluminium, pour montage de panneaux solaires, il s’utilise comme élément de fixation à une sous-structure sous toiture. Pour le montage du PSE-A “profilé d´aluminium pour fixation assemblée”, sur chaque vis de double filetage, on utilise les compléments suivants : une unité de PMO1012 “plaque pour vis à double filetage. Acier inoxydable A2”, et une unité de KFSFIM08 “connecteur transversal pour fixation inférieure. Acier inoxydable A2”.

Système en aluminium assemblé coplanaire utilisé, pour le montage de panneaux solaires, il est utilisé comme élément de fixation à la sous-structure sous le toit. Lors du montage du PSE-C "Profilé solaire en aluminium pour fixation assemblée", sur chaque vis à double filetage, les accessoires suivants ont été utilisés : une unité de PMOL1012 "plaque en L de montage pour vis à double filetage", et une unité de KFSFIM08 "connecteur croisé pour la fixation".

Dans le système coplanaire d’acier Atlantis, pour montage de panneaux solaires, il s’utilise comme élément de fixation à une sous-structure sous toiture. Pour le montage du GP-XS “rail solaire perforé INDEXTRUT. Atlantis C4-M”, sur chaque vis de double filetage on utilise les compléments suivants: une unité de PMO1012 “plaque pour vis à double filetage. Acier inoxydable A2”, ainsi qu’une unité de D603I08016 “vis DIN-603. Tête ronde et cou carré. Acier inoxydable A2” et une unité de D6923IM08 “écrou hexagonal à embase crantée. DIN-6923. Acier inoxydable A2”, ces deux derniers avec finition en acier inoxydable A2-70.

Exemples d'application :
