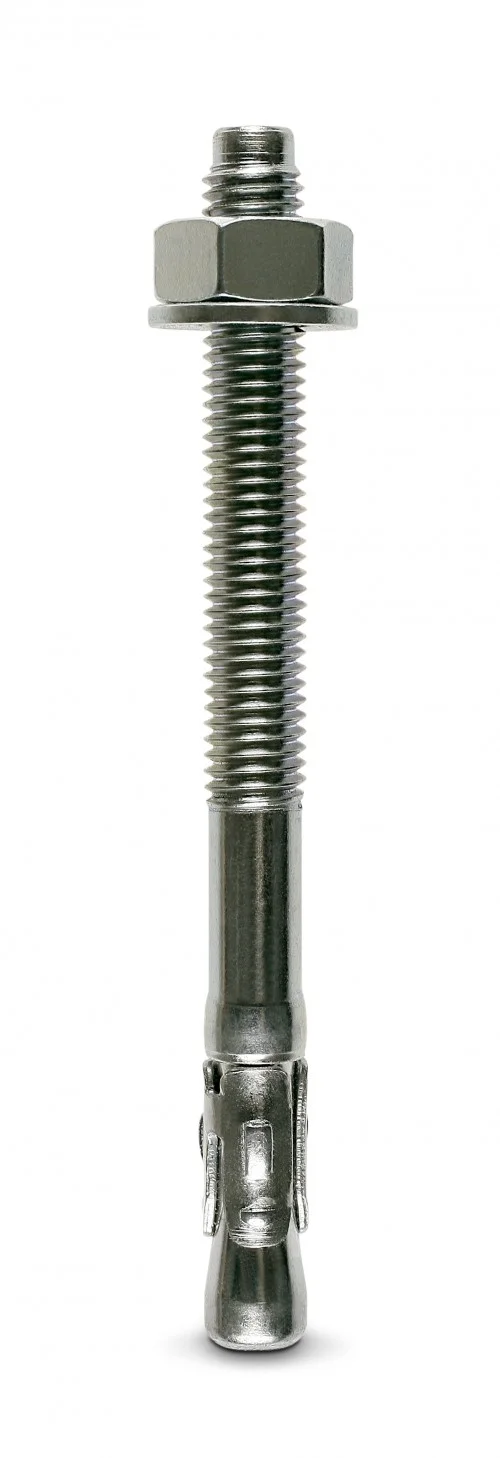

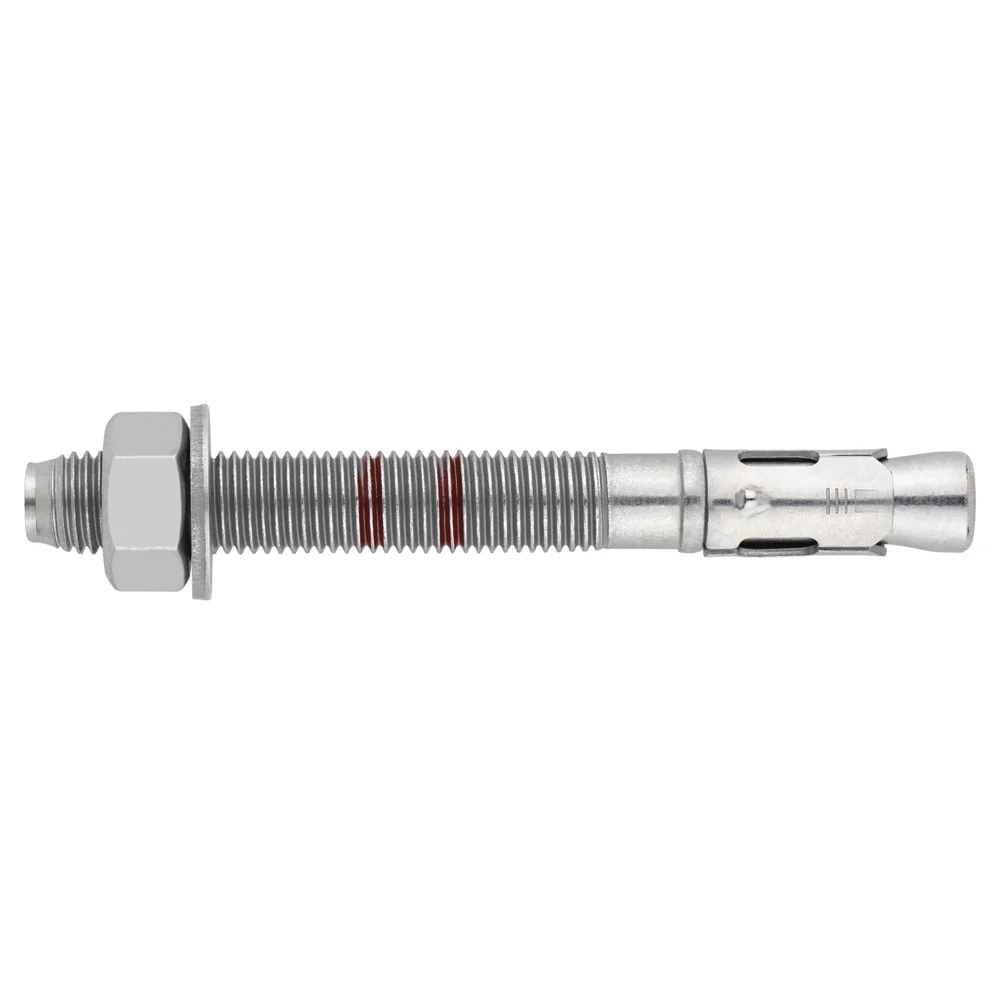

Goujon d'ancrage mâle charges lourdes pour béton non fissuré - Atlantis C4-M

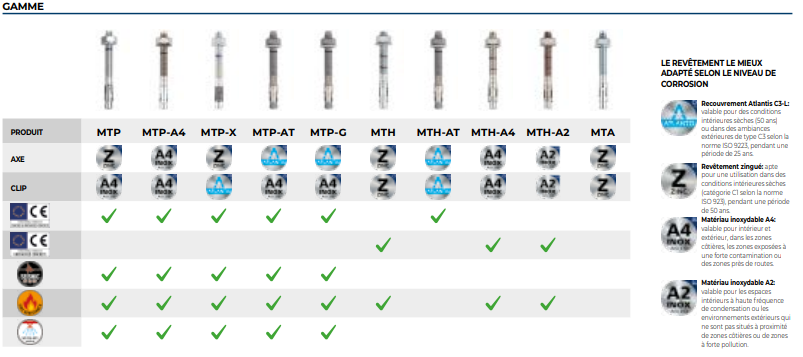

Les ancrages mâles MT d’INDEX® sont une solution professionnelle et efficace pour l’installation d’éléments en garantissant de hautes performances dans le béton fissuré et non fissuré. Disponible dans une large gamme qui comprend, entre autres, des ancrages avec l’homologation européenne ETA 12/0397 pour une utilisation dans le béton fissuré et non fissuré, ainsi que l’homologation sismique C1&C2 pour la résistance au feu, et l’homologation européenne ETA 05/0242 pour une utilisation dans béton non fissuré. Convient pour une installation dans des applications intérieures et extérieures grâce aux options de revêtement (ATLANTIS C3-L et zingué) et aux matériaux disponibles (inoxydable A2, inoxydable A4 et acier).

Dimensions : M6x60 à M20x270.

Plage de charge de calcul : De 5,3 à 34,3 kN (profondeur standard).
De 6,7 à 21,3 kN (profondeur réduite).

Matériau de base : Béton de qualité C20/25 à C50/60 non fissuré.

Homologations : Option 7 (béton non fissuré).

Caractéristiques et avantages :

• Facile à installer.
• Emploi sur béton fissuré et non fissuré.
• Apte pour charges moyennes et élevées.
• Installation préalable, ou directement à travers le trou de
  l’épaisseur à fixer.
• Différentes longueurs et diamètres: flexibilité pour le montage.
• Pour charges statiques ou quasi-statiques.

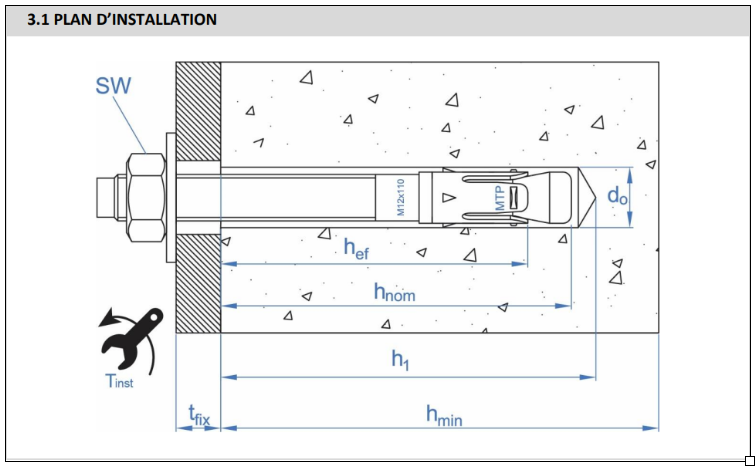

• Deux profondeurs d’installation en M8, M10, M12, M16 et
  M20, ce qui en facilite l’utilisation sur des plaques d’ancrage
  épaisses ou sur des matériaux base peu épais.

Matériaux :

• Tige: Acier au carbone estampé à froid, Atlantis ≥ 8 μm.
• Rondelle: DIN 125 ou DIN 9021, Atlantis ≥ 8 μm.
• Écrou: DIN 934, Atlantis ≥ 8 μm.
• Bague: Acier au carbone estampé à froid, Atlantis ≥ 8 μm.

Applications :

• Plaques d’ancrage.
• Supports.
• Structures.
• Étagères.
• Mobilier urbain.
• Garde-corps.
• Caténaires.
• Ascenseurs.
• Fixation d’échafaudages.
